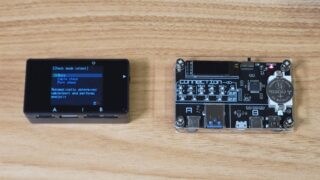

USB Cable Checker 3（UCC3）が届いたのでUSB Cable Checker 2（UCC2）と比較レビュー

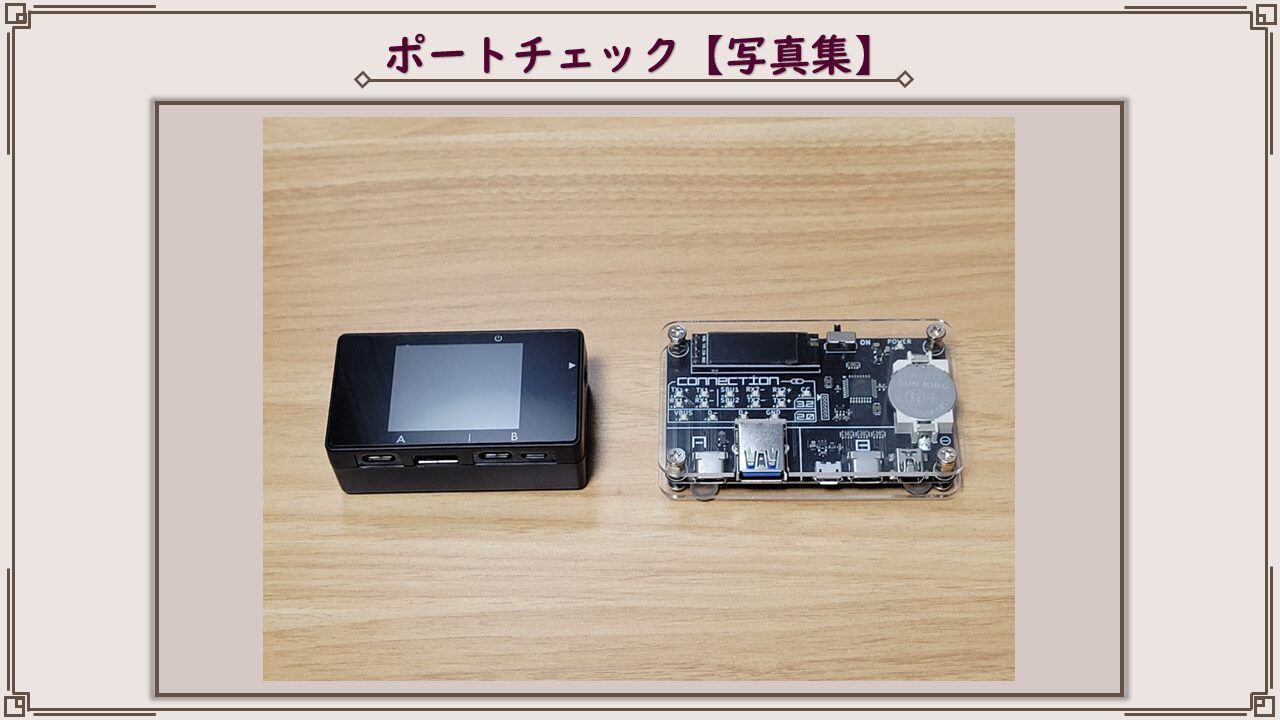

USB Cable Checker 3（以下UCC3）とUSB Cable Checker 2（以下UCC2）の比較レビューに全部載せると大変なことになるので、ポートチェック時の写真をこのページにまとめて紹介します。
（本編記事に載せるとページが長すぎるのと読み込み時間が長くなってしまう…）
見てもらったら一目瞭然ですが、正しく表示されないものも多く、実用性はあまり高くないかもしれません。
スポンサーリンク
ポートチェック
検証したポート
充電器
Anker100W、Ugreen65W(C×2+A)、 Anker20W(C+A)、65Wモバイルバッテリー(C×2+A)
PC
ミニPC USB4 40G（DP,Thunderbolt）①、ミニPC USB4 40G（DP,Thunderbolt）②、ミニPC USB3.2 10G Type-A、ノートPC USB4 40G（DP,Thunderbolt）、ノートPC USB3.2 10G（DP）、 ノートPC USB3.1 5G、ノートPC USB3.1 10G（DP,Thunderbolt）、ノートPC USB3.0 5G、デスクトップPC USB3.2 20G、デスクトップPC USB3.2 10G①、デスクトップPC USB3.2 10G②、デスクトップPC USB3.2 10G Type-A
ガジェット類
iPhone15、Galaxy S21 5G、Xiaomi Mi11Lite、Switch2、モバイルモニター、SSD、イヤホン、DAC.etc
充電器（複数ポート利用時は割愛）

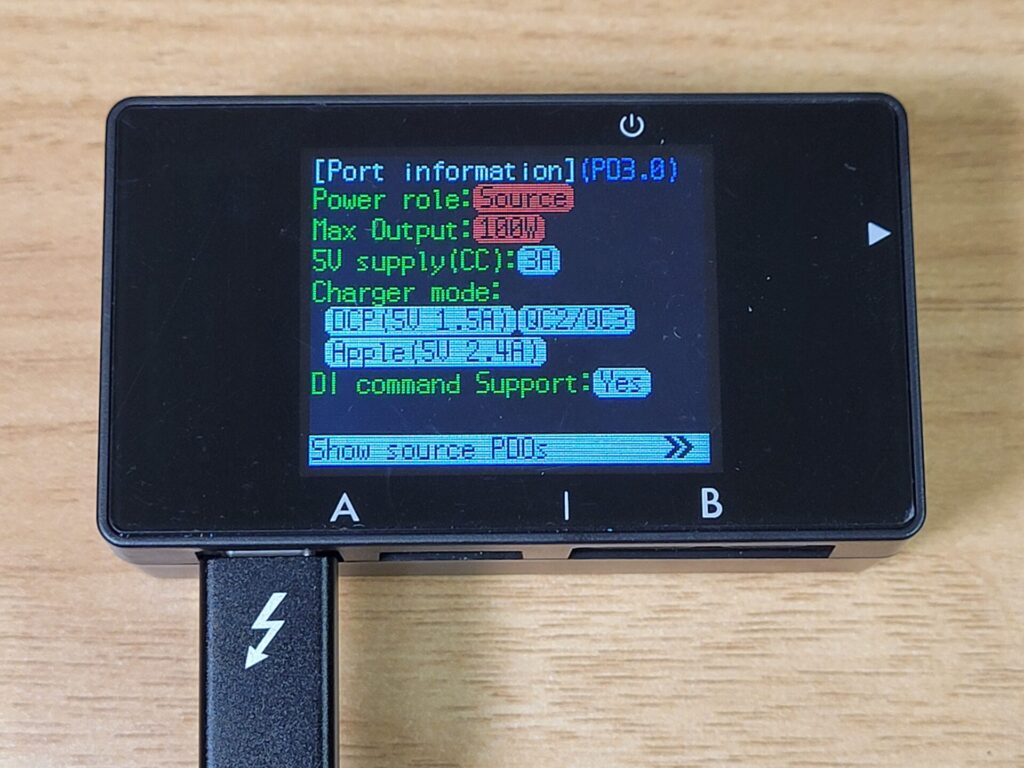

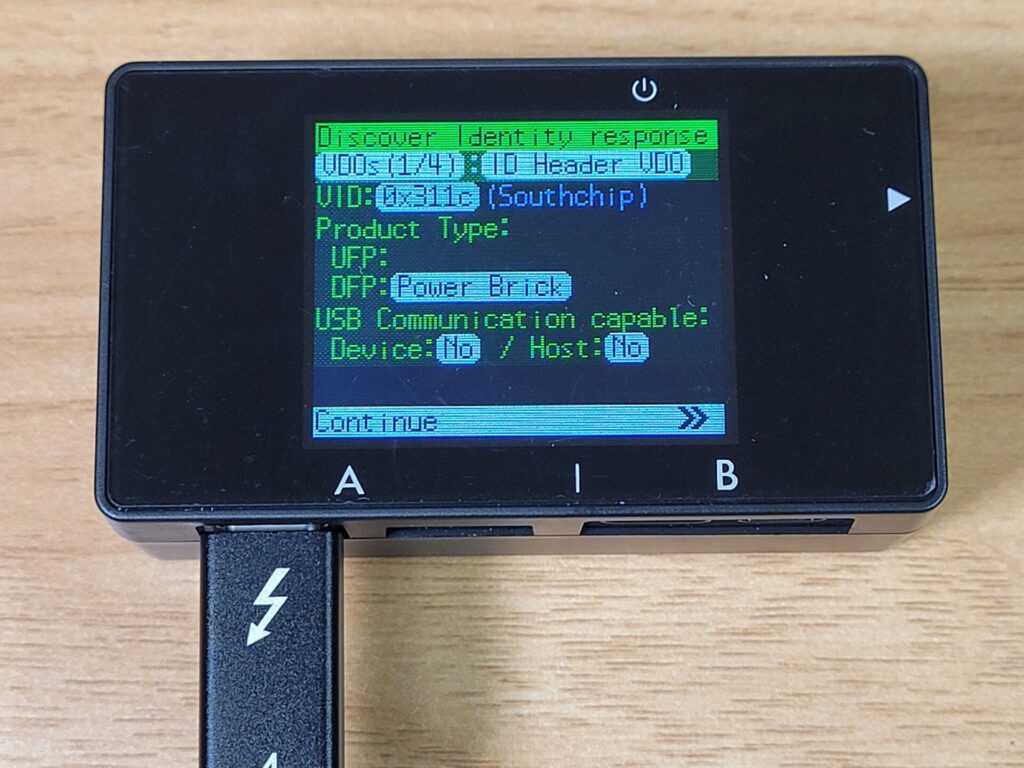

Anker100W

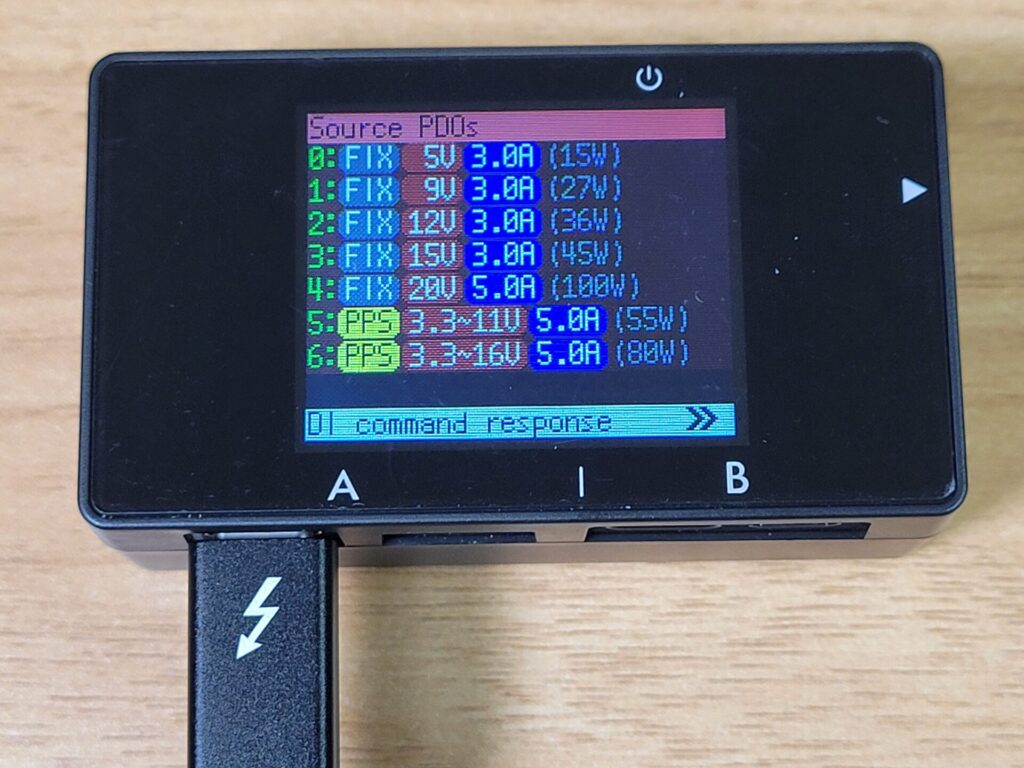

最大20V5Aの100W出力。仕様には書かれていませんでしたが、PPSで80Wまで対応していることが判明。
Ugreen65W(C×2+A)

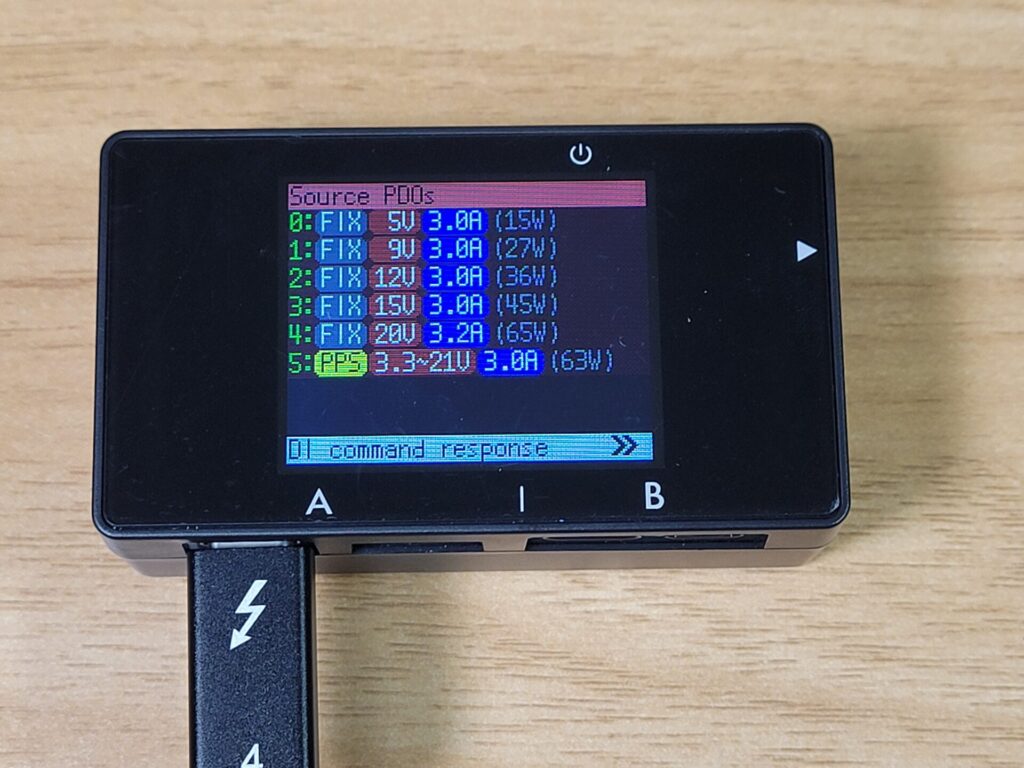

Type-C単ポートの場合、最大20V3.25Aの65W出力。PPS63Wに対応。

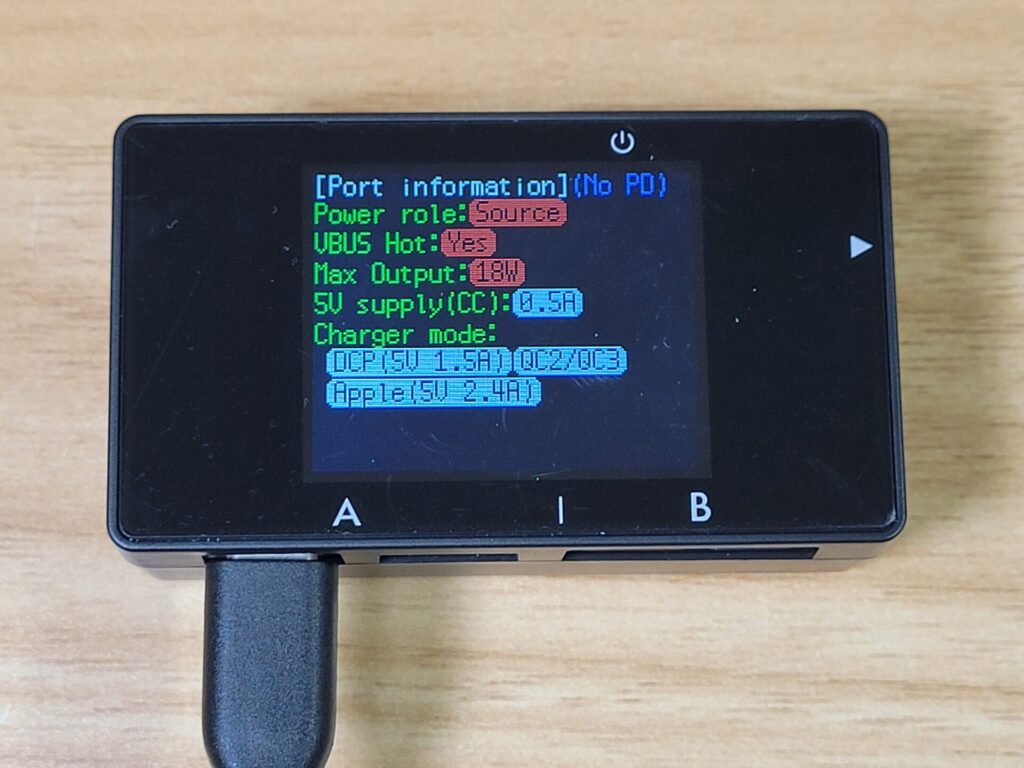

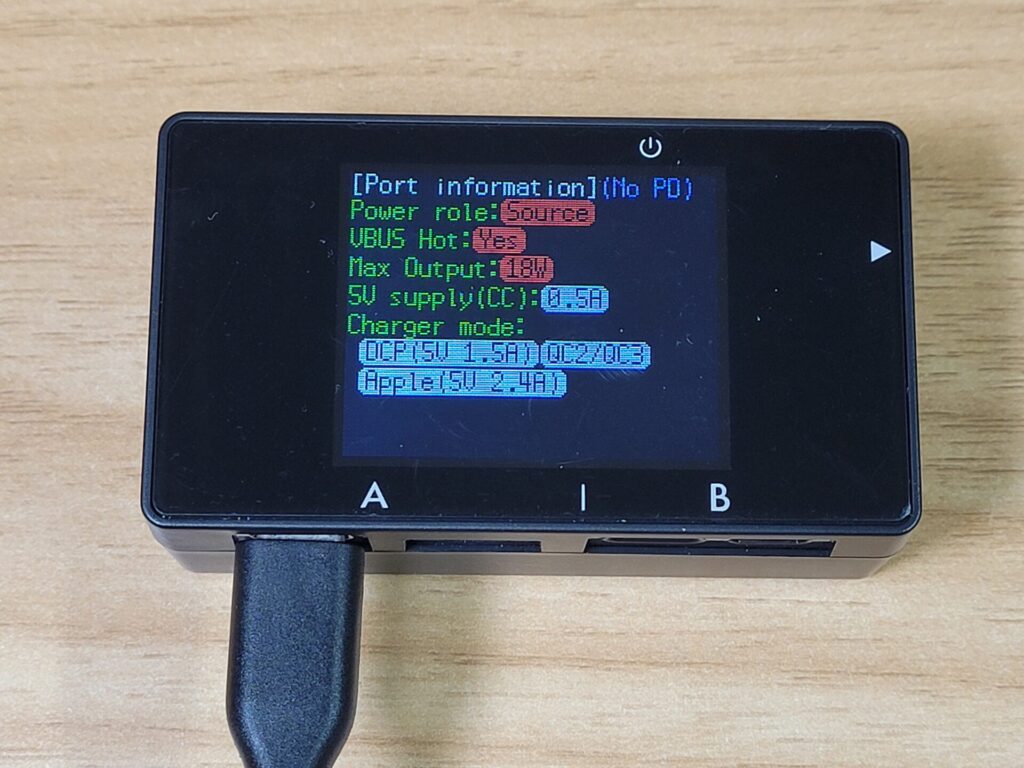

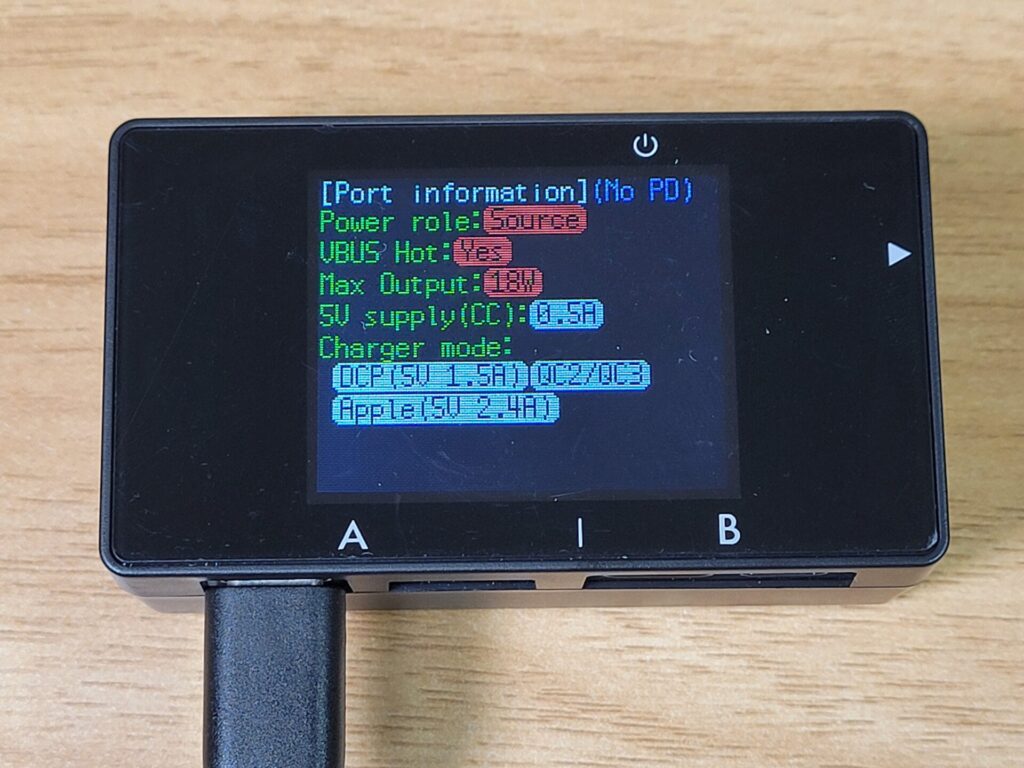

Type-A単ポートの場合、最大18W出力。
Anker20W(C+A)

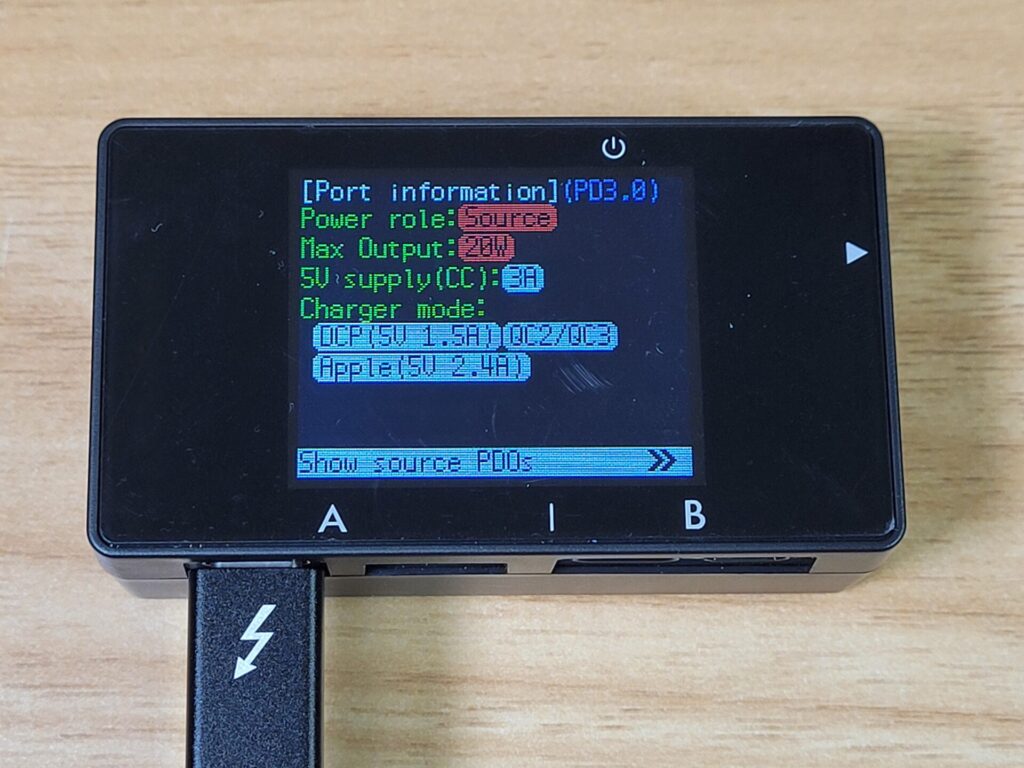

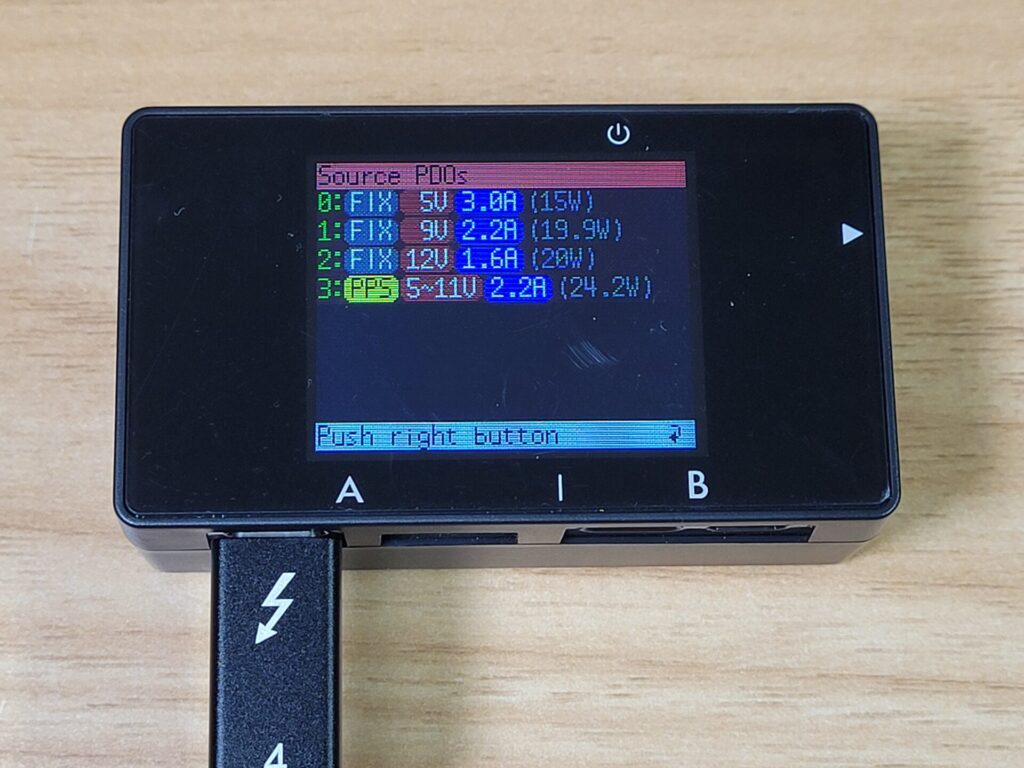

Type-C単ポートの場合、12V1.66Aの20W出力。仕様には書かれていませんでしたが、PPSで24.2Wまで対応し、20Wを超える出力ができてしまうことが判明。
Type-A単ポートの場合、最大18W出力。

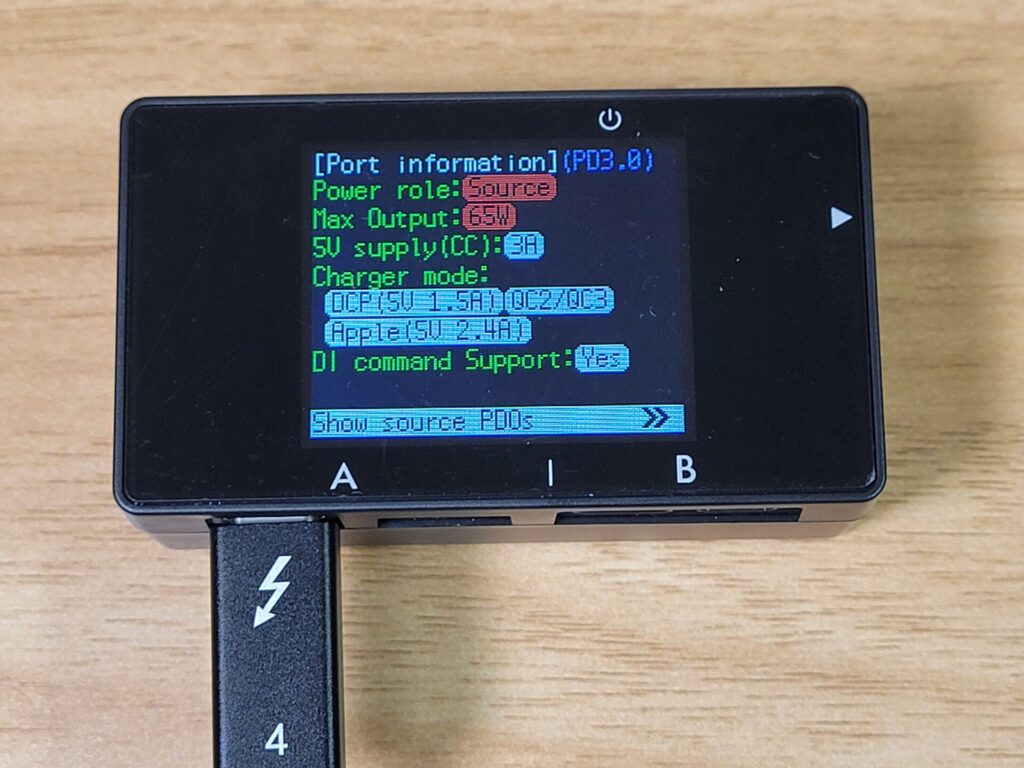

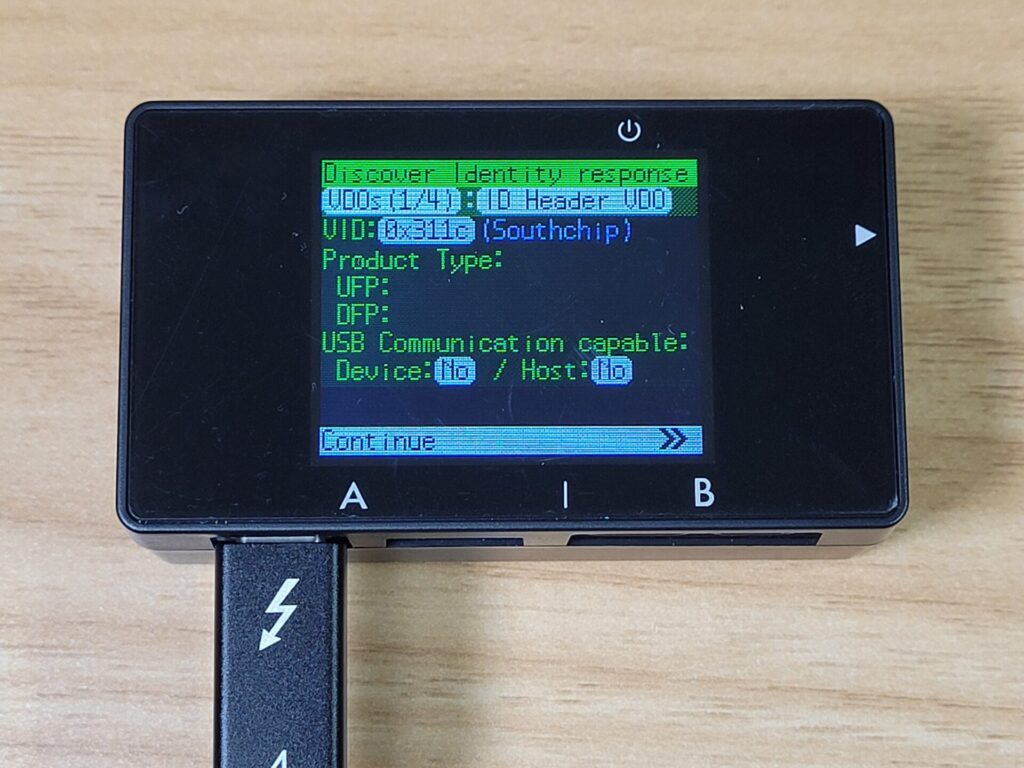

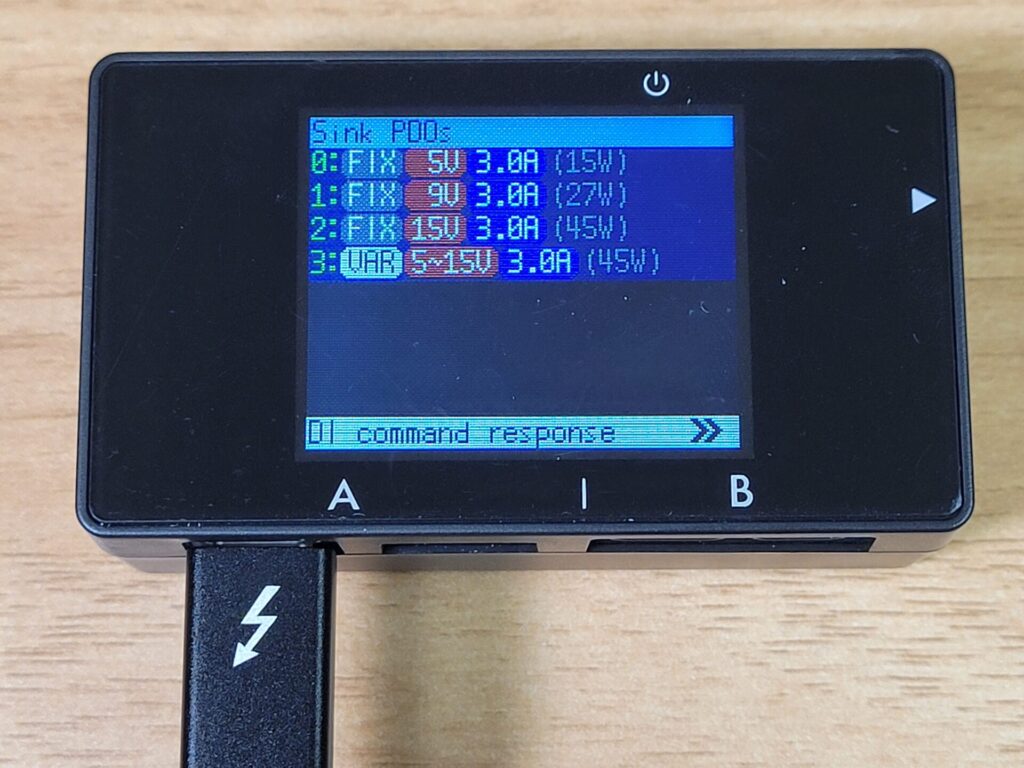

65Wモバイルバッテリー(C×2+A)

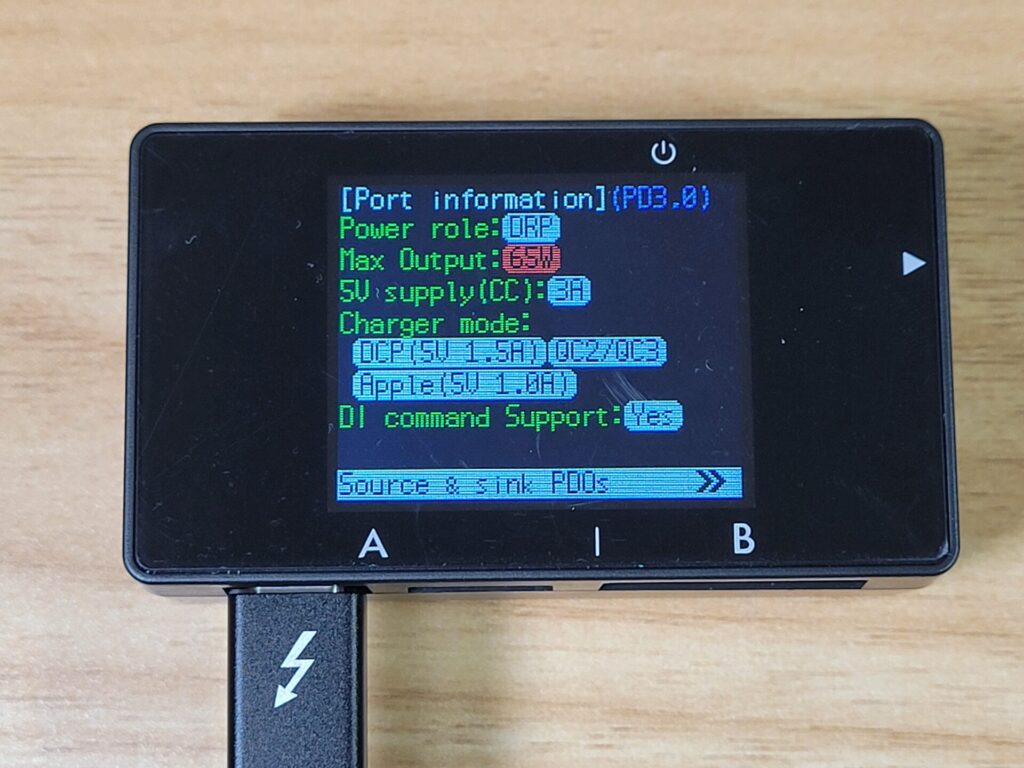

IN/OUTポートはDRPとして2つのPDOを取得。
出力は単ポートの場合最大20V3.25Aの65W。PPSで60Wまで対応。
入力は最大20V2.5Aの50Wに対応。

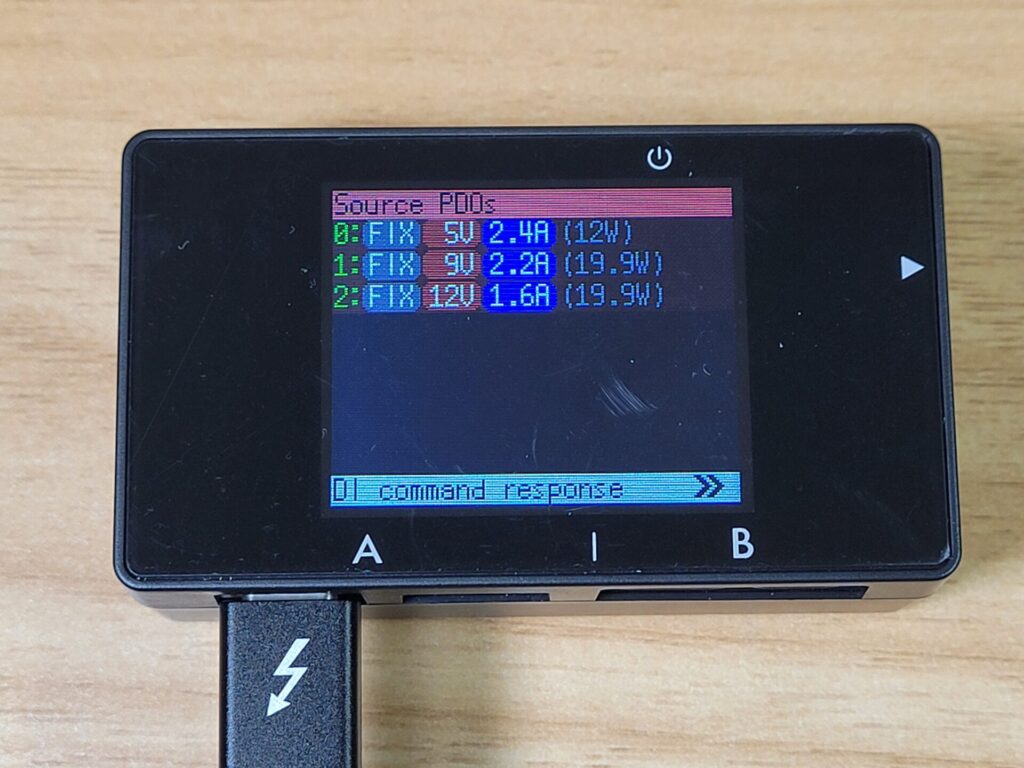

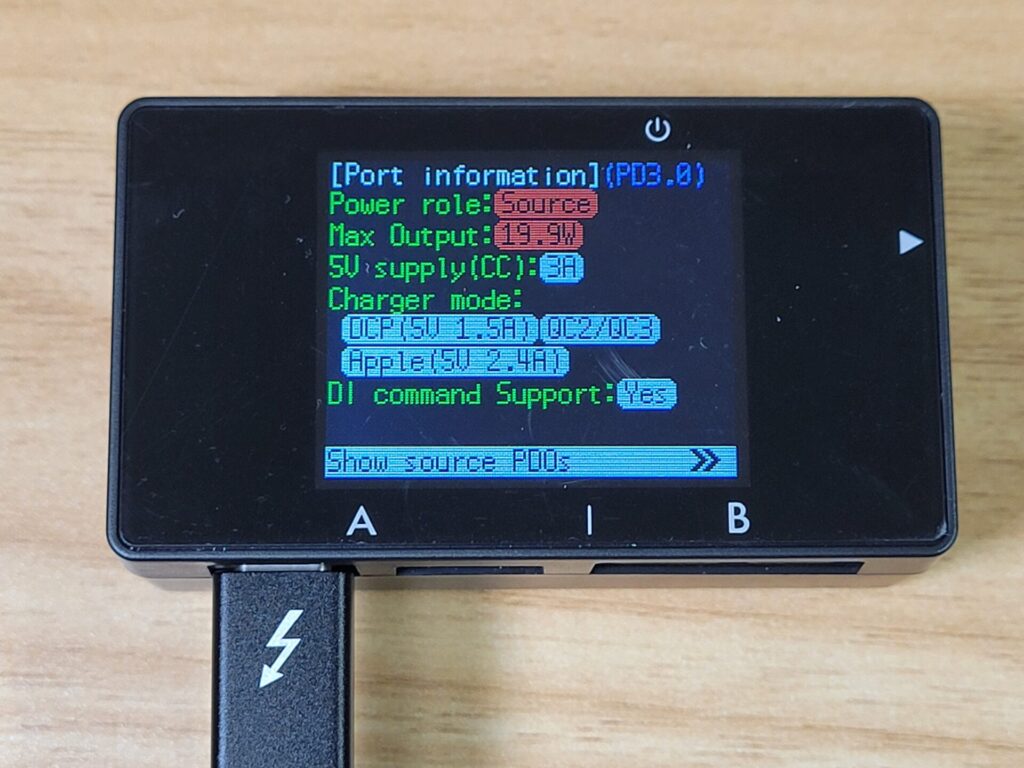

OUTポートはSourceモードのみサポート。単ポートの場合、最大12V1.66Aの19.9W出力。
Type-A単ポートの場合、最大18W出力。
PC

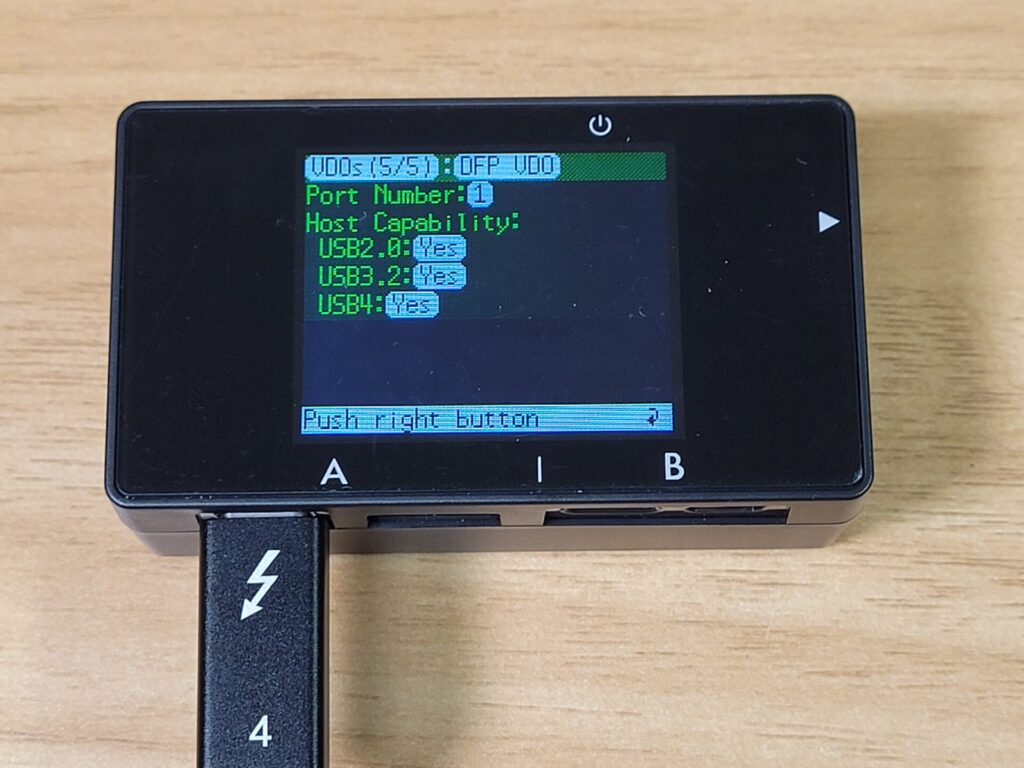

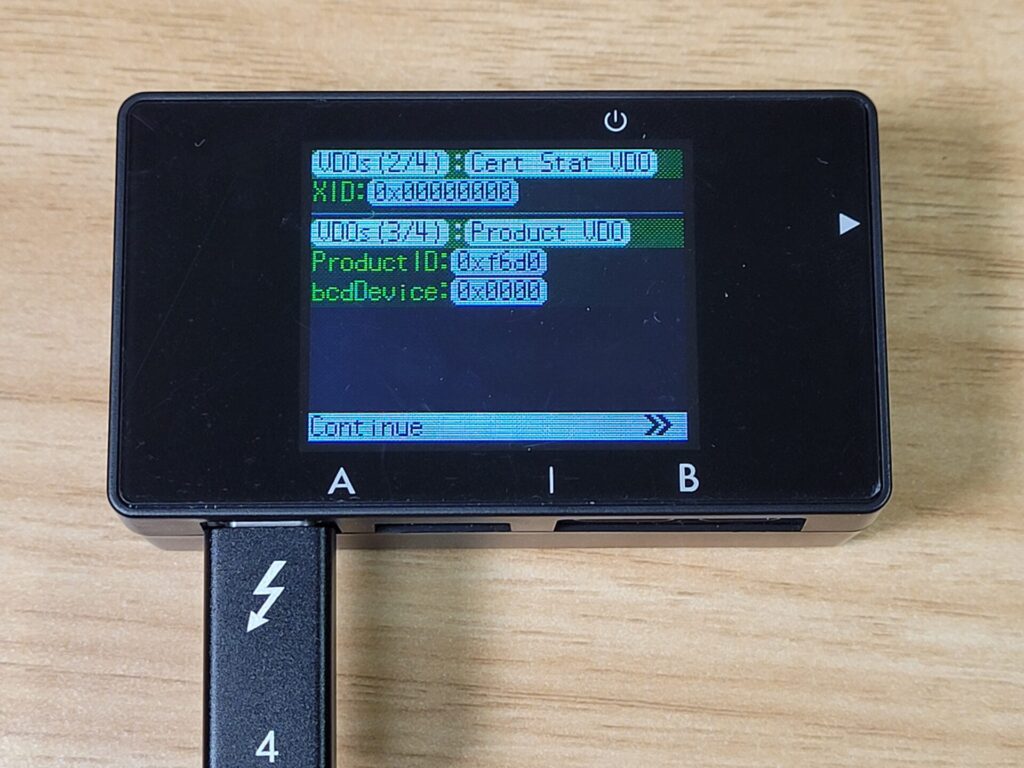

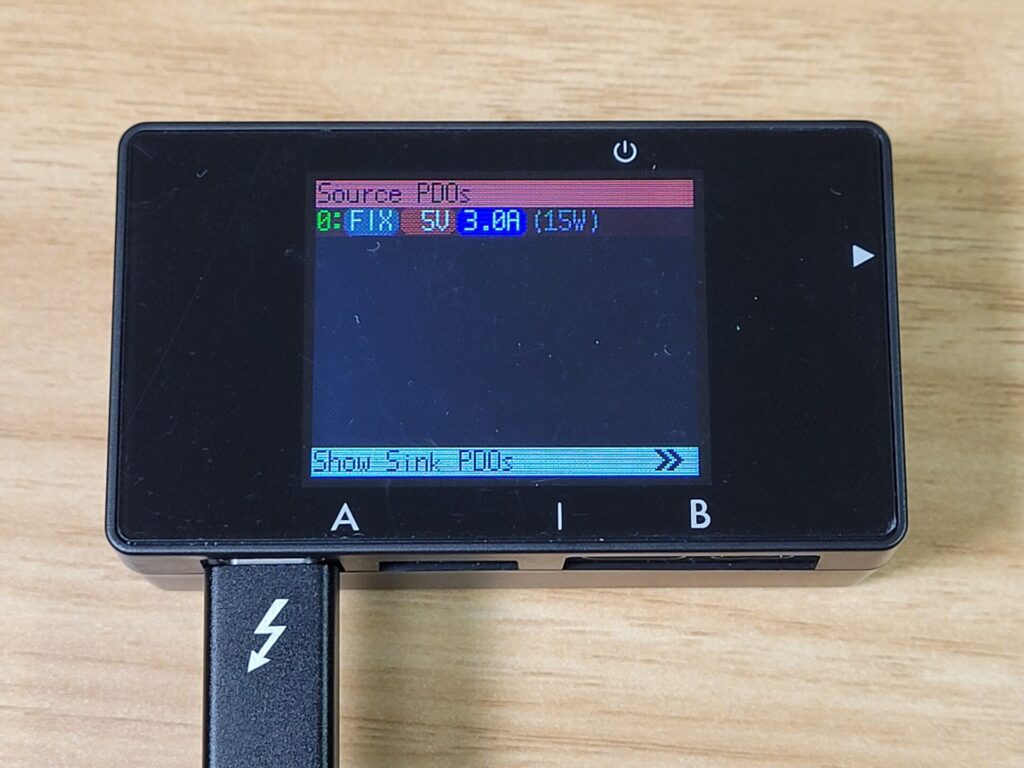

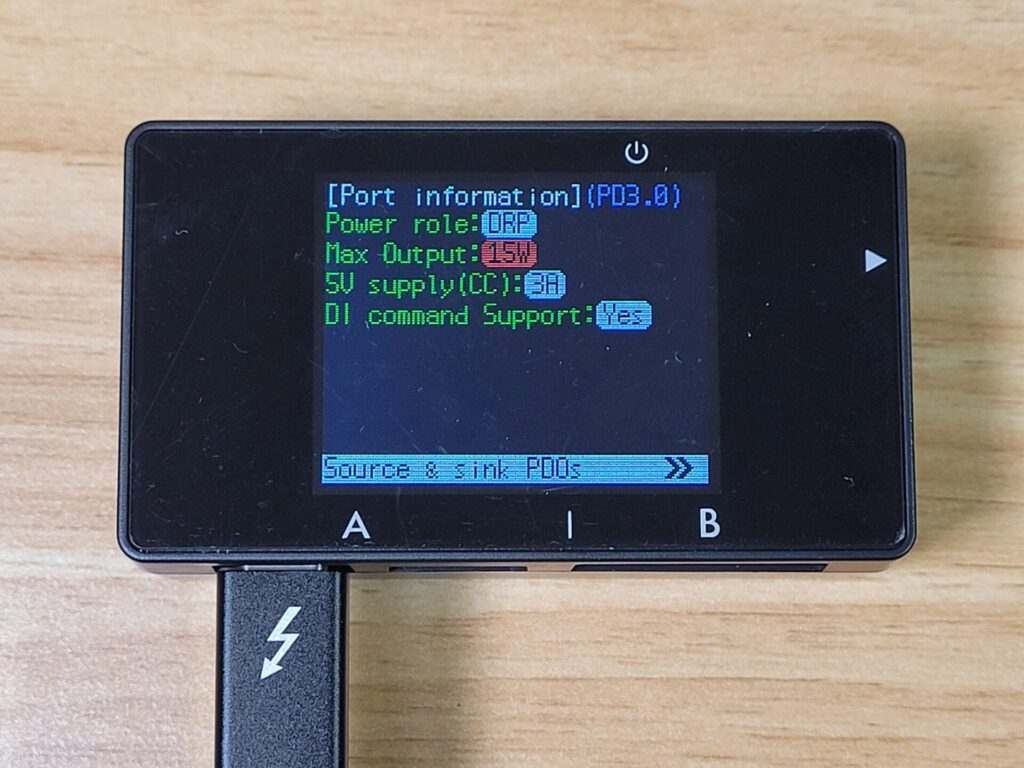

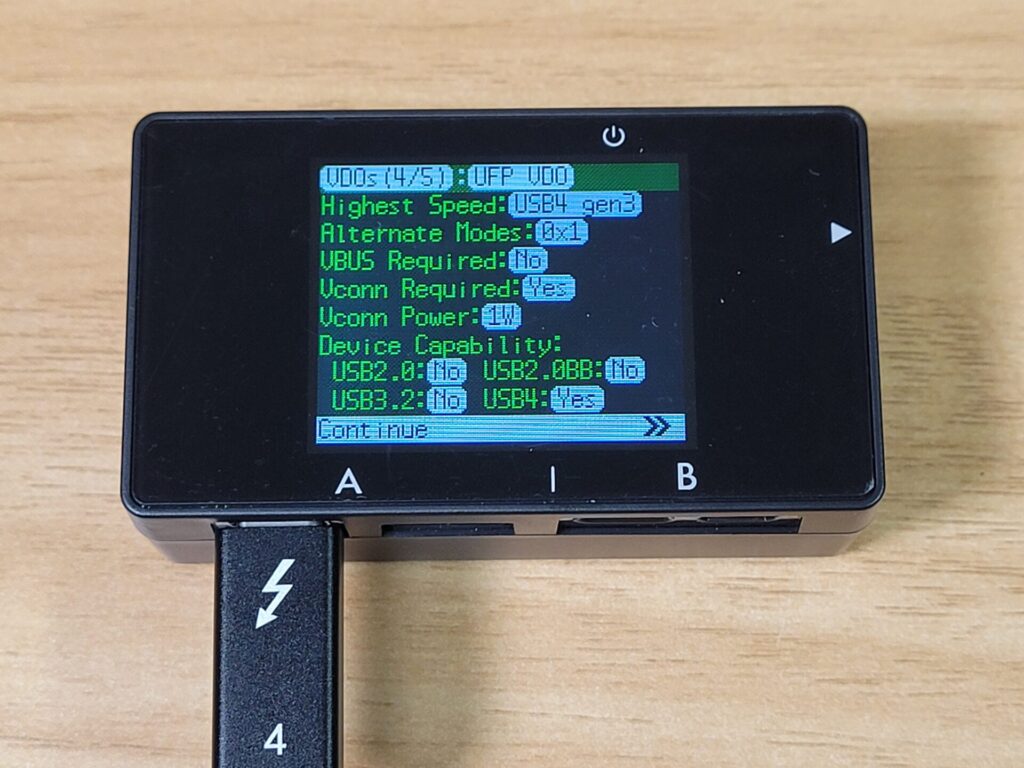

ミニPC USB4 40G（DP,Thunderbolt）①

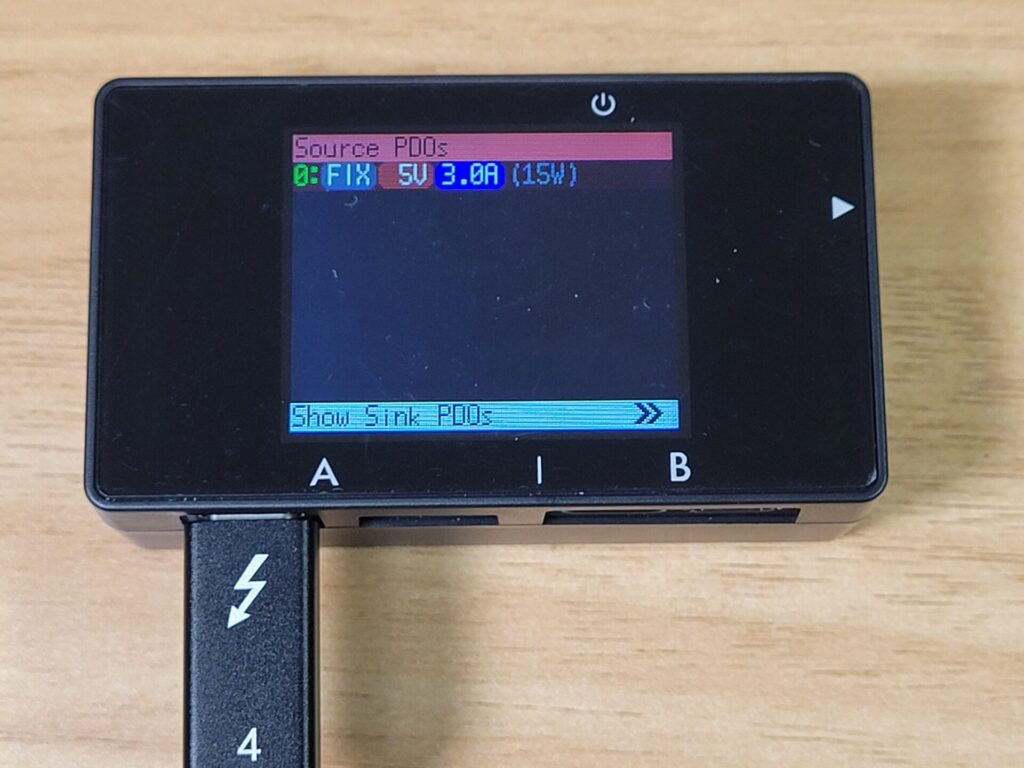

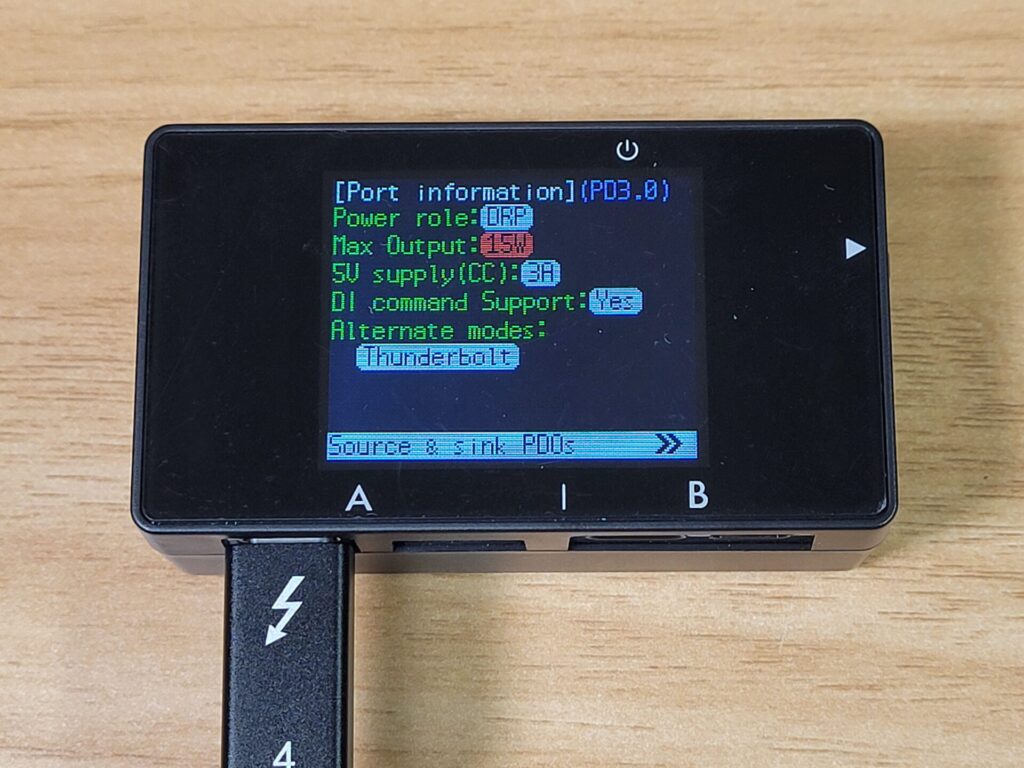

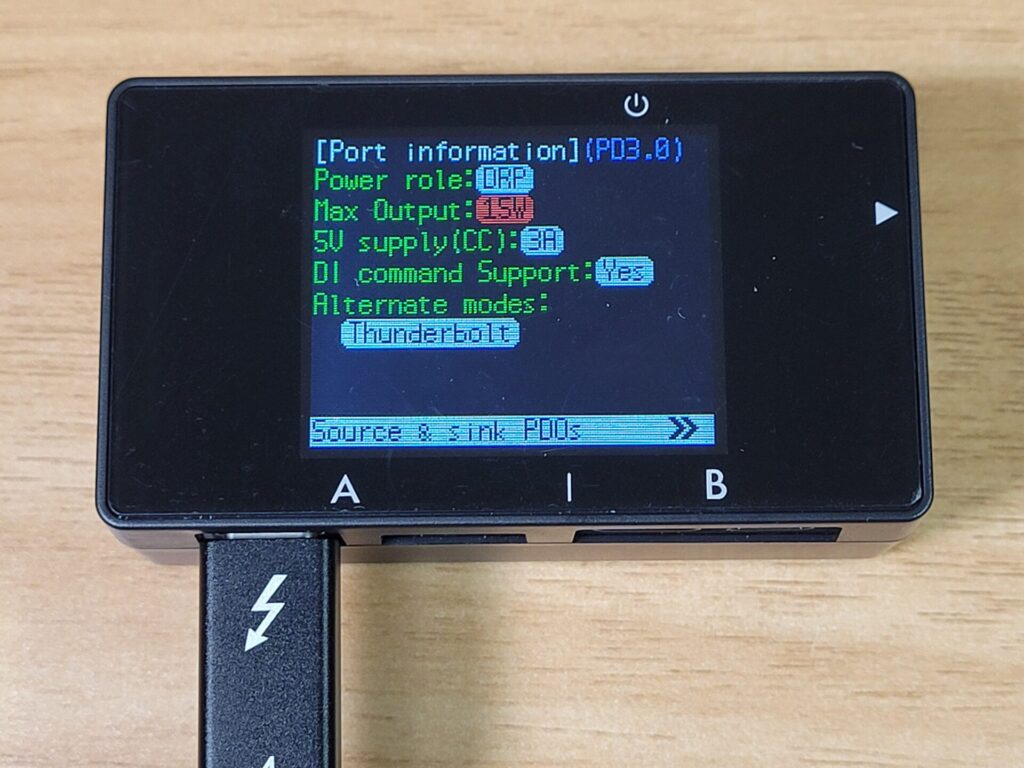

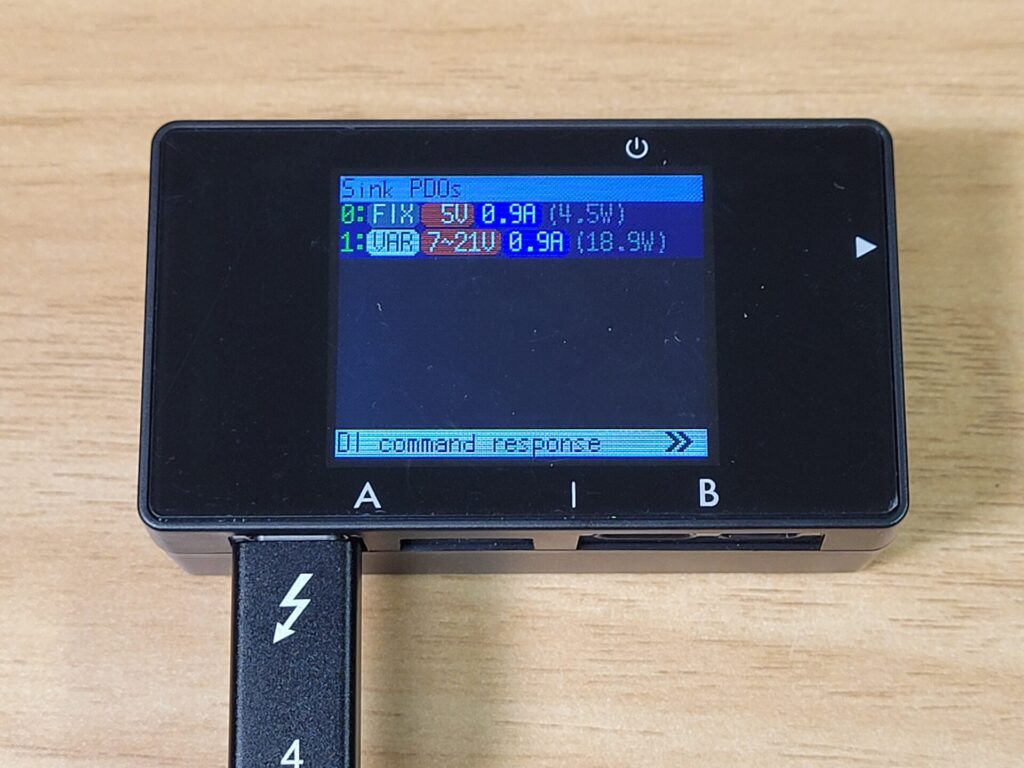

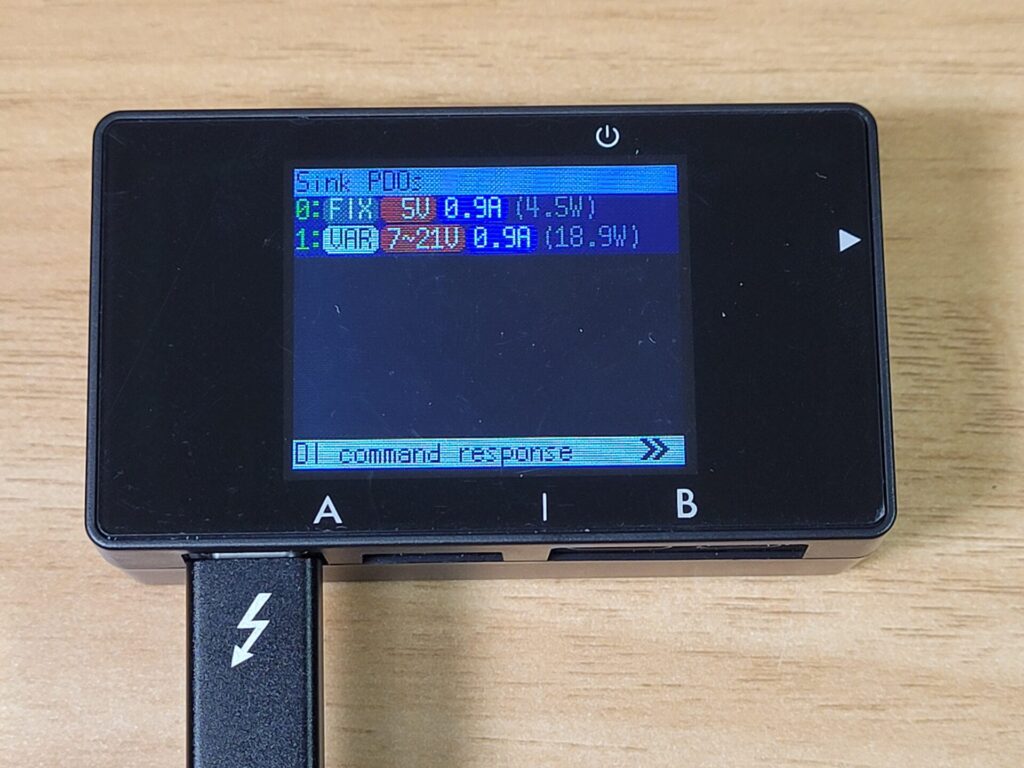

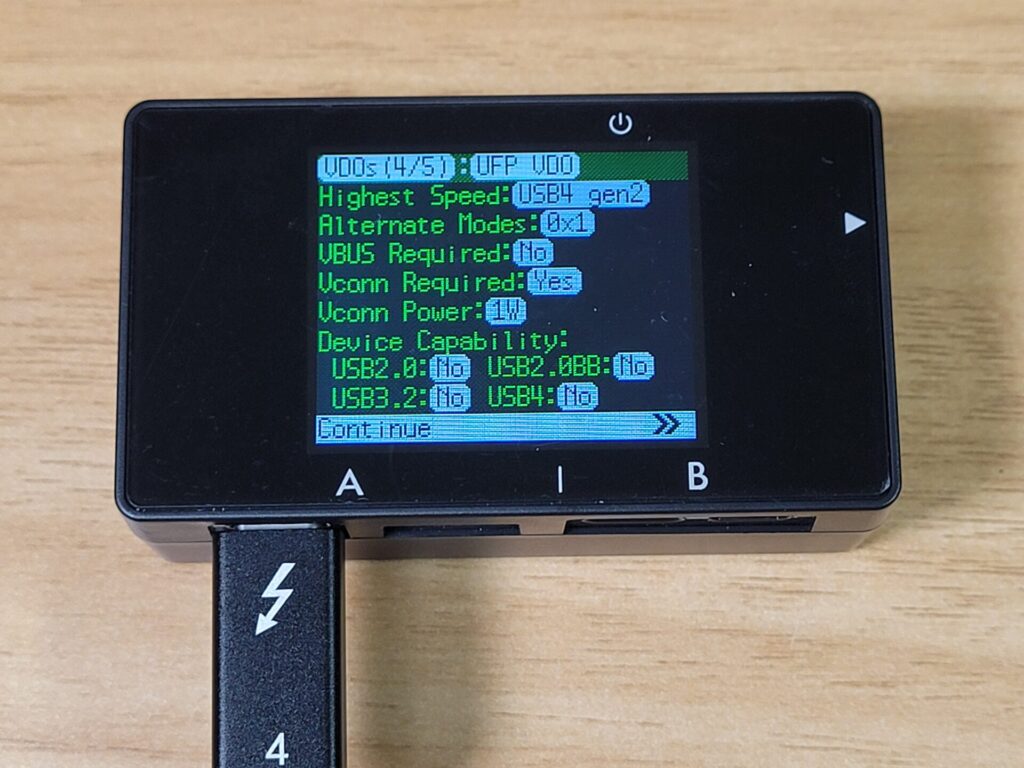

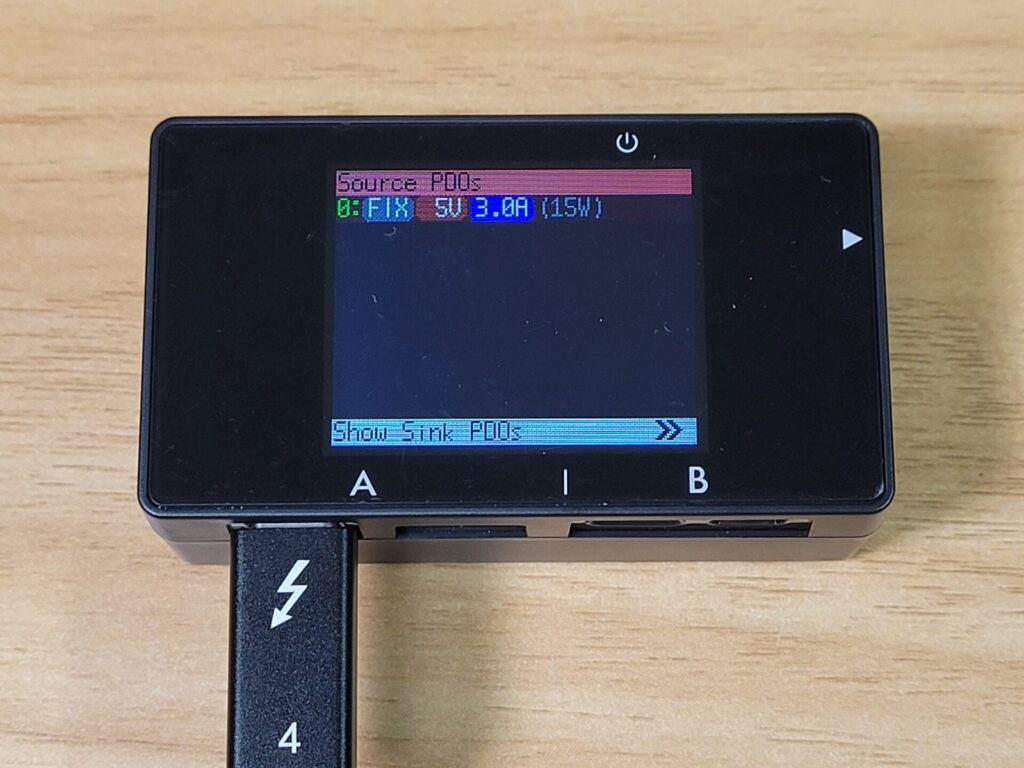

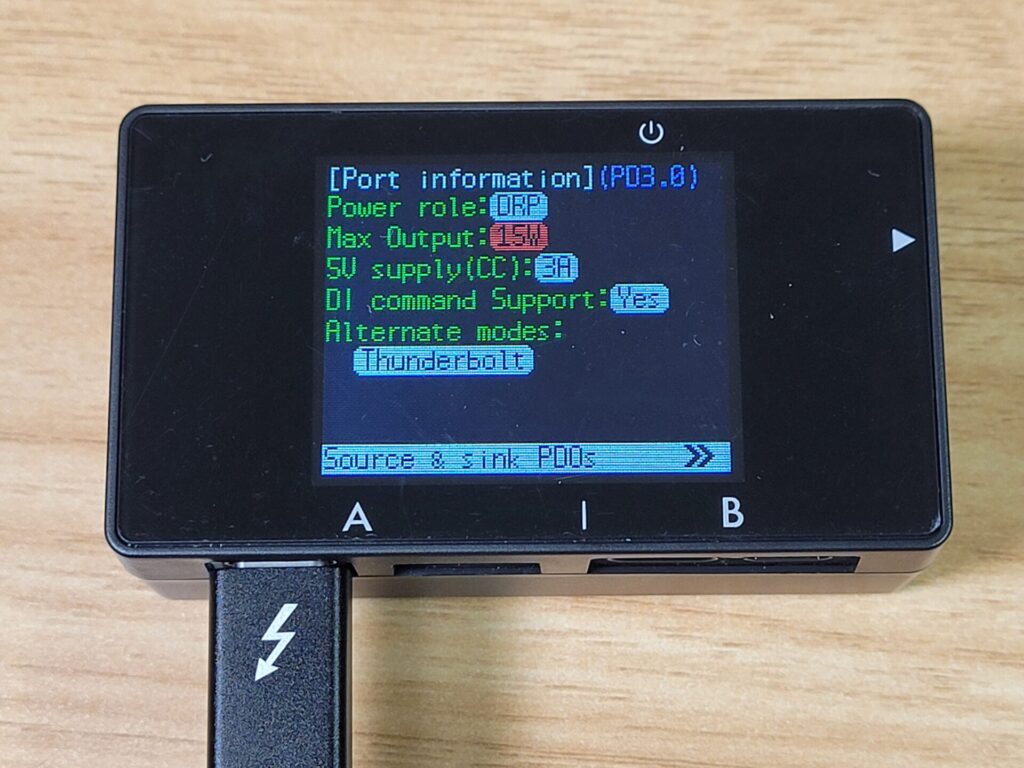

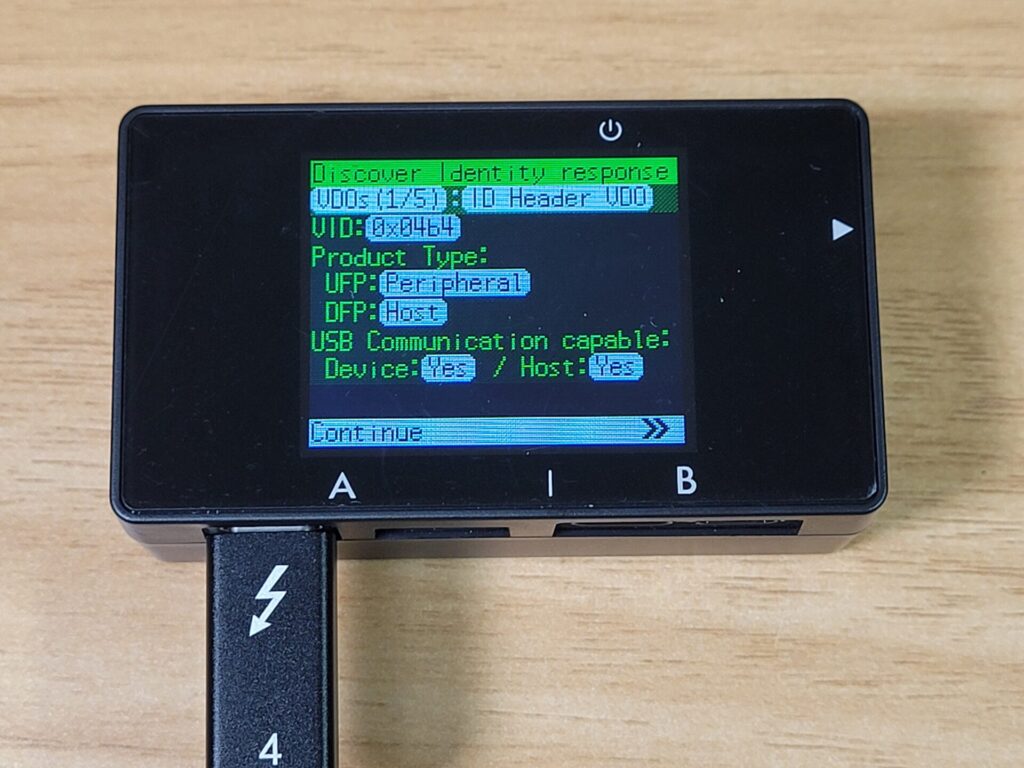

出力が15W、充電は18.9W?まで対応していることがわかります。USB4 Gen2のalt Thunderbolt対応となっています。
ミニPC USB4 40G（DP,Thunderbolt）②
出力が15W、充電は18.9W?まで対応していることがわかります。USB4 Gen2のalt Thunderbolt対応となっています。

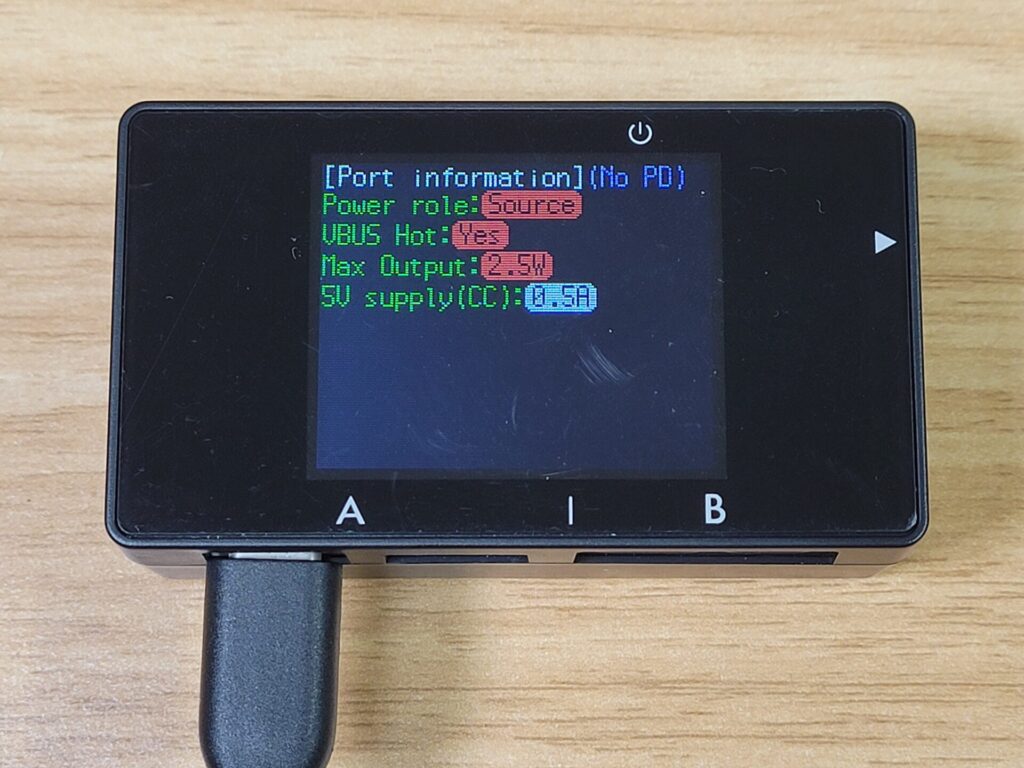

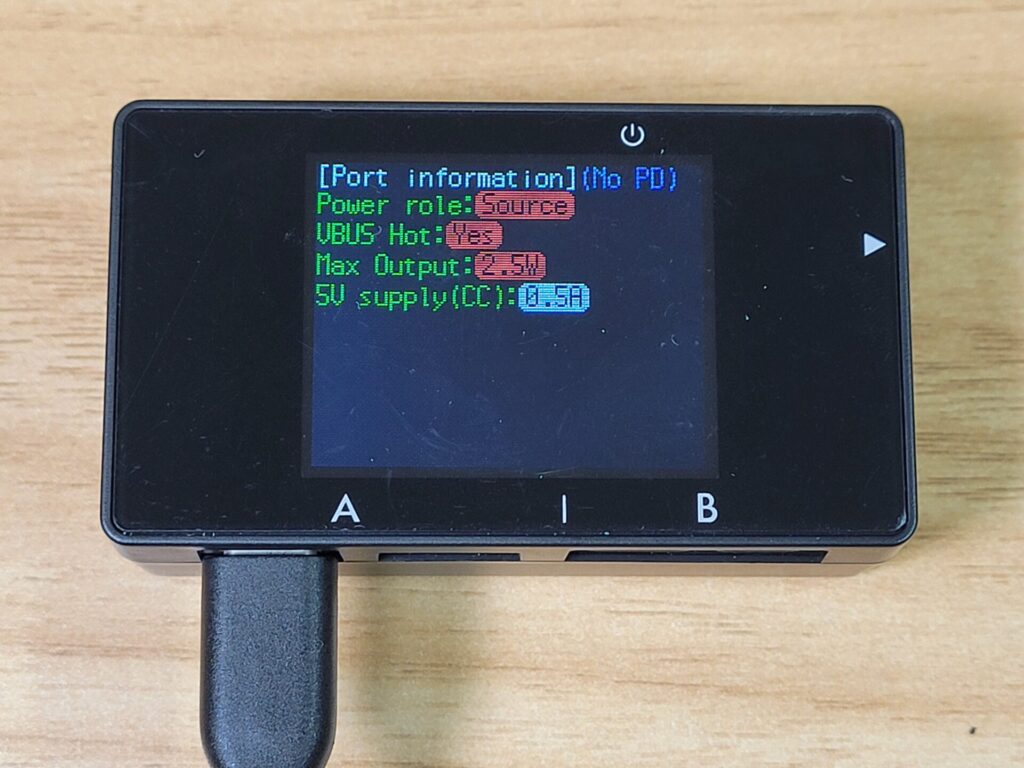

ミニPC USB3.2 10G Type-A

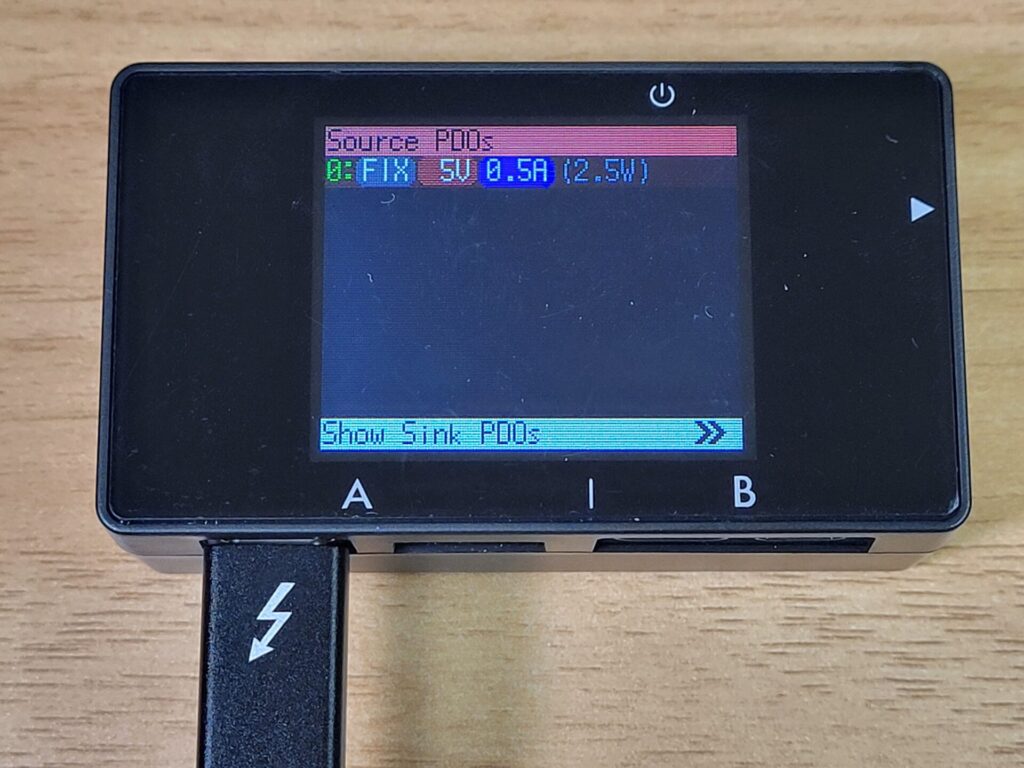

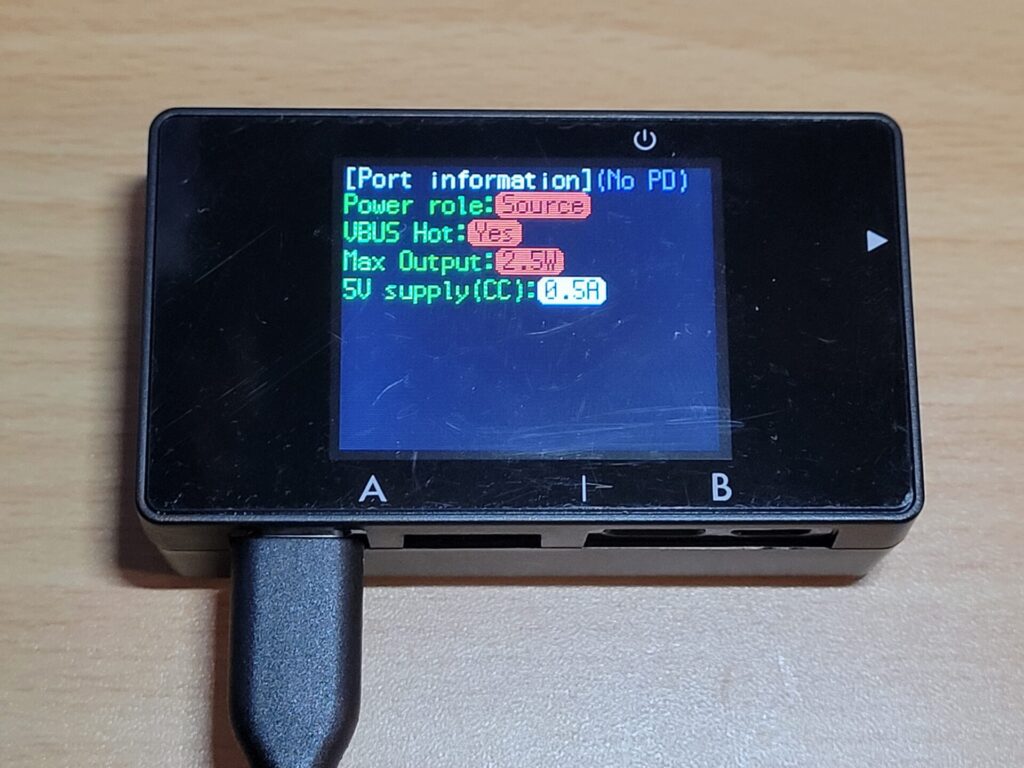

最大2.5W出力のポート。Type-Aのため取得できる情報は少ない。

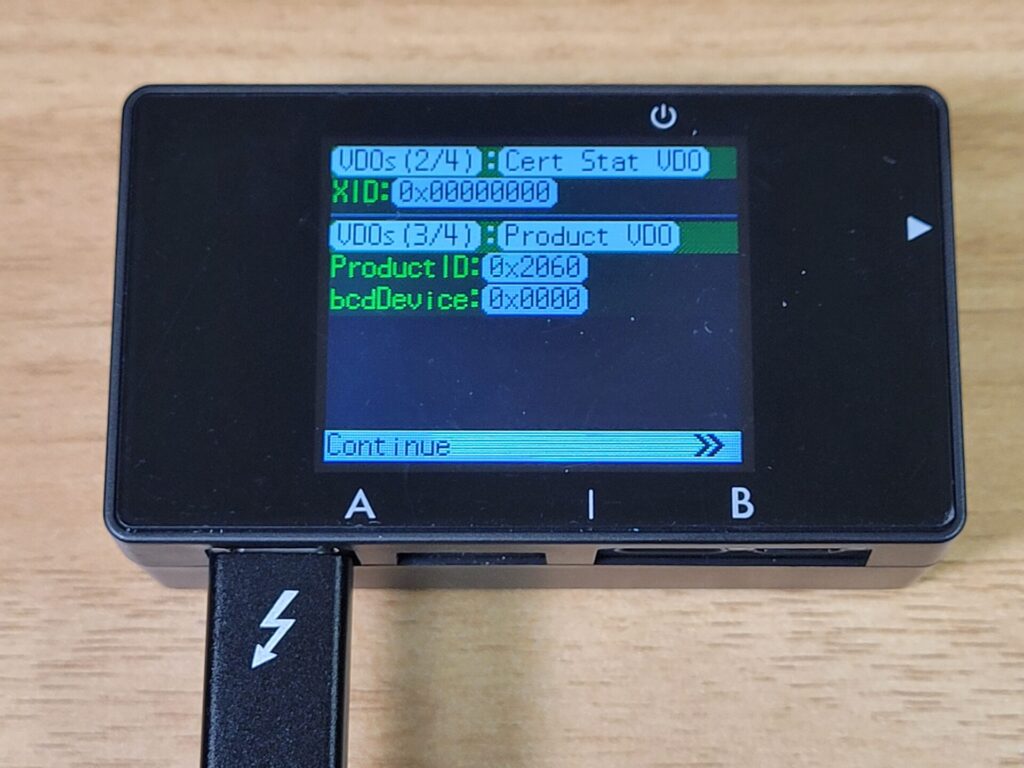

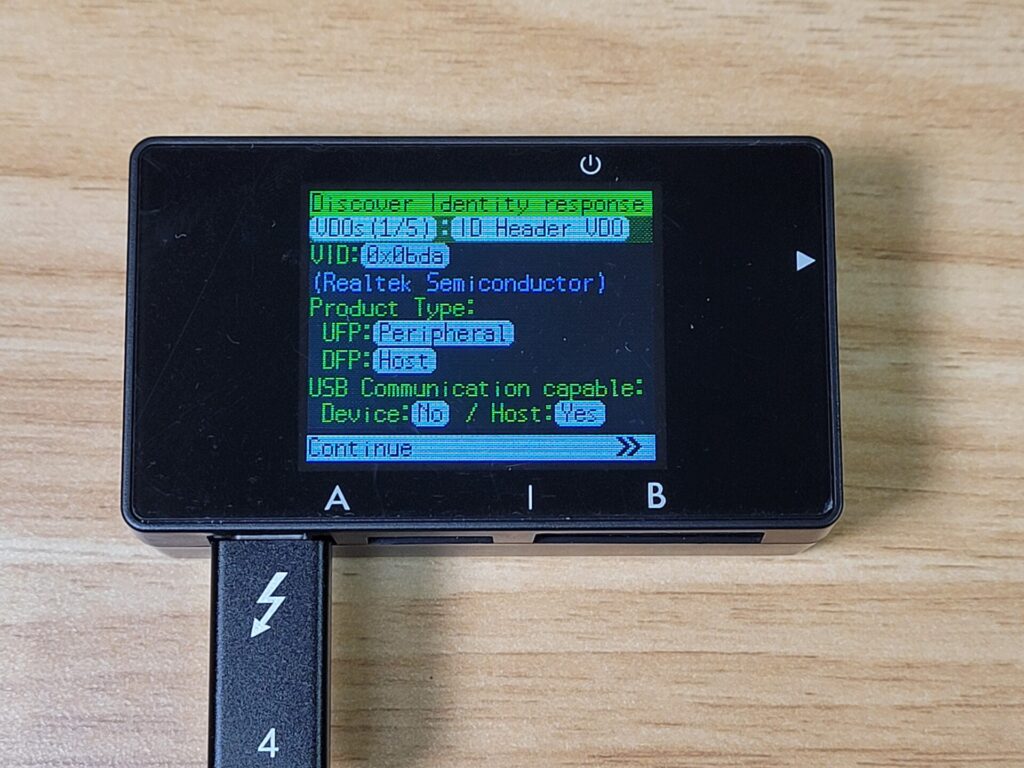

ノートPC USB4 40G（DP,Thunderbolt）

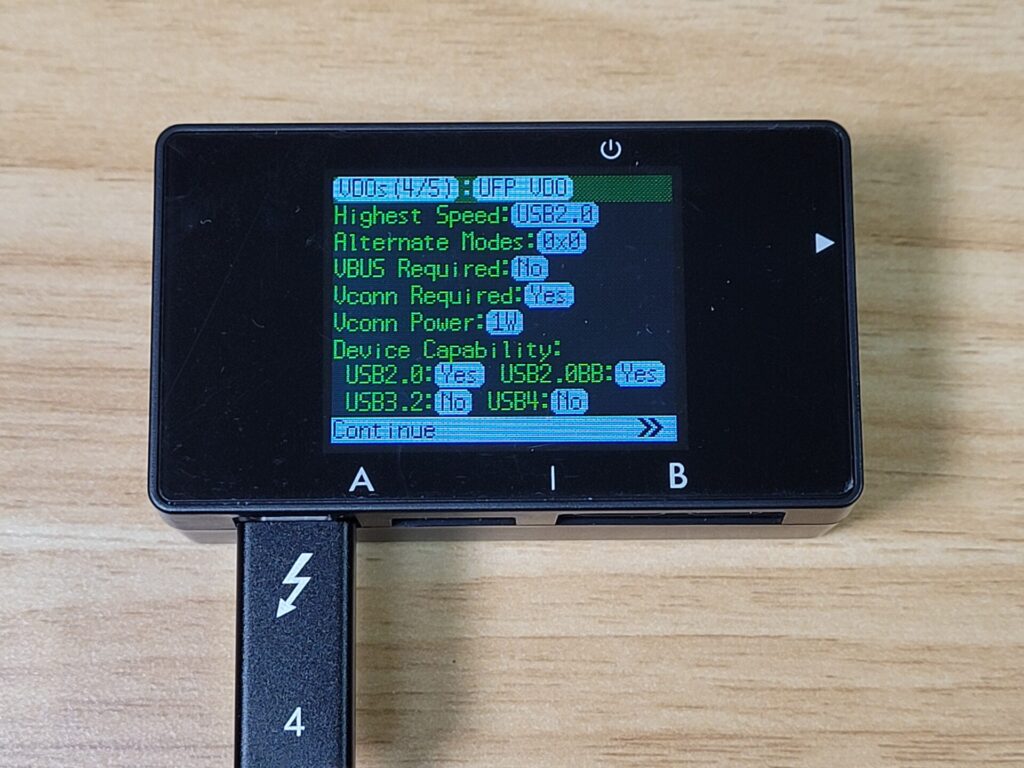

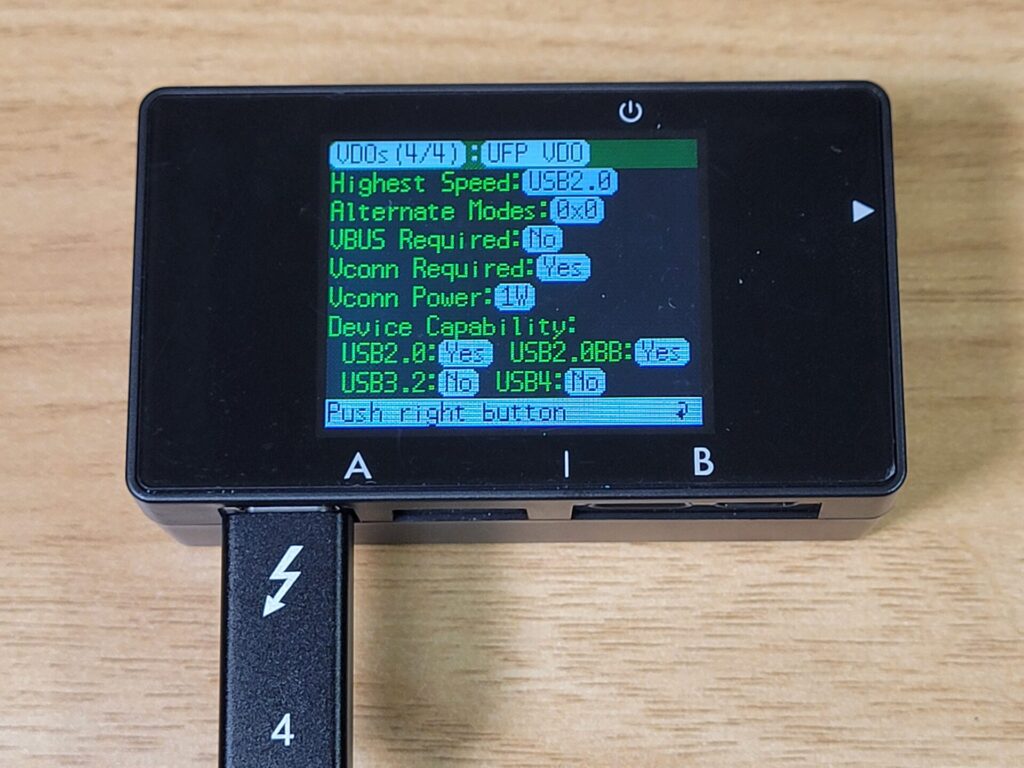

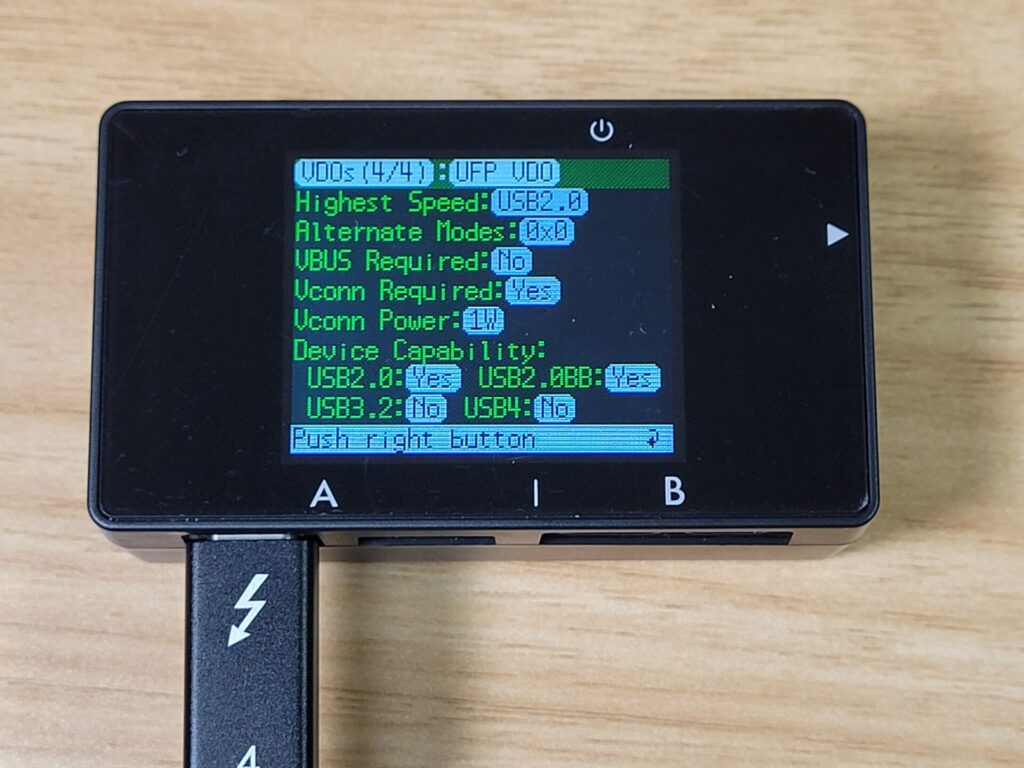

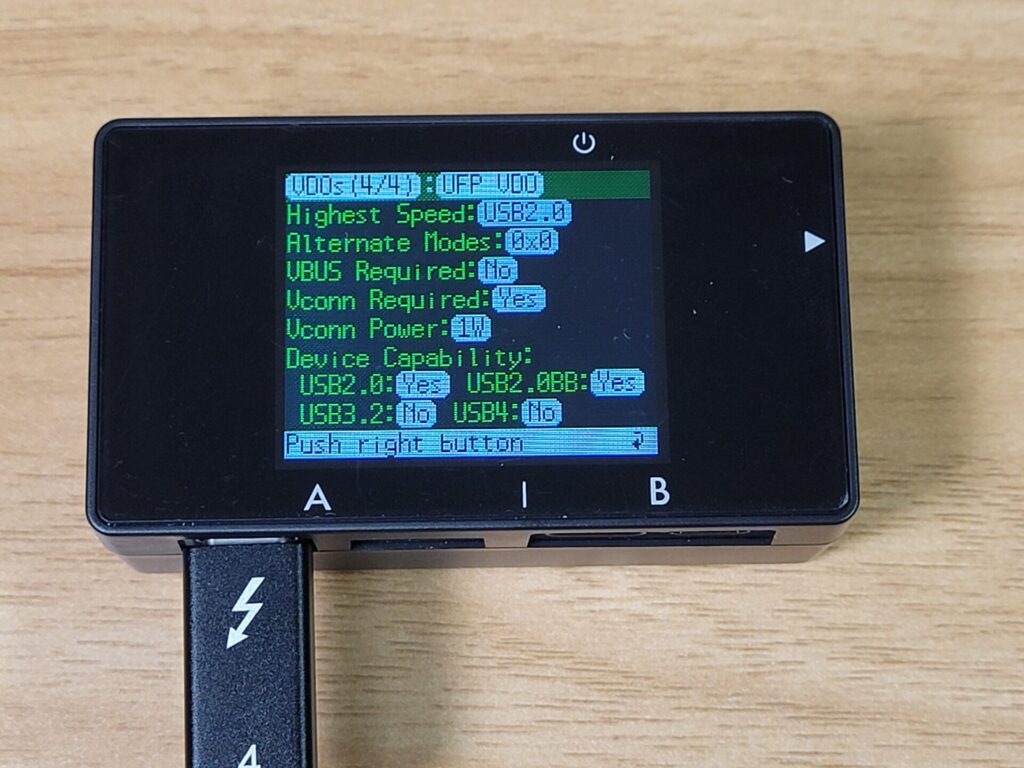

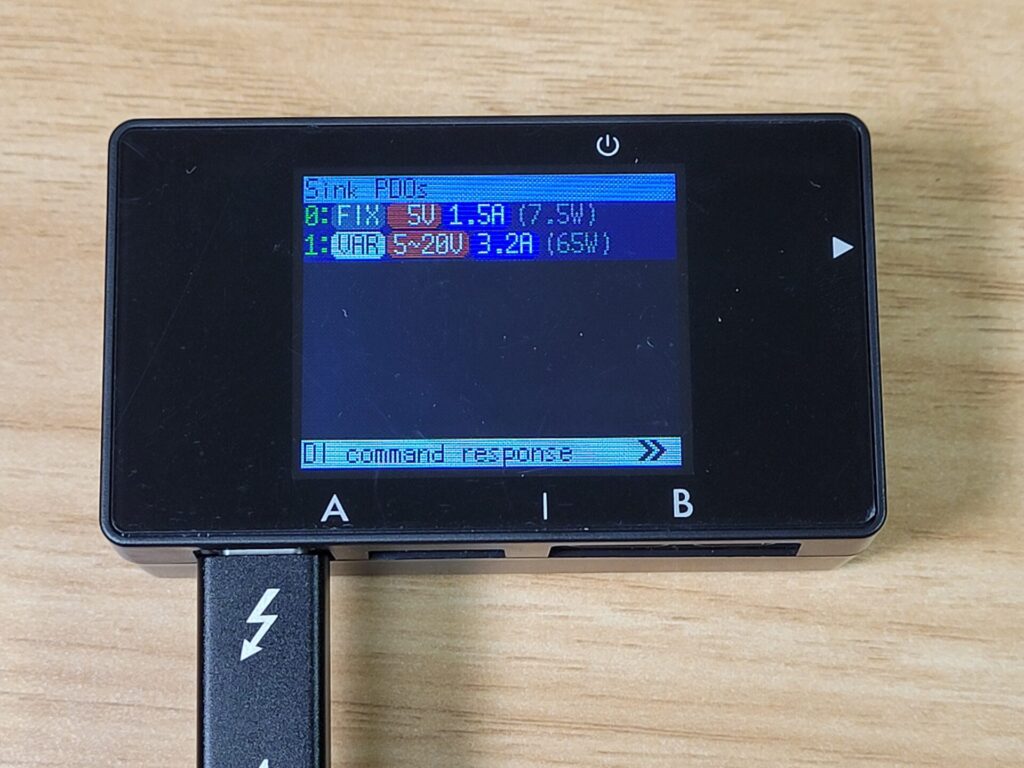

出力が15W、充電は65Wまで対応していることがわかります。USBは2.0となってしまいました。
ノートPC USB3.2 10G（DP）

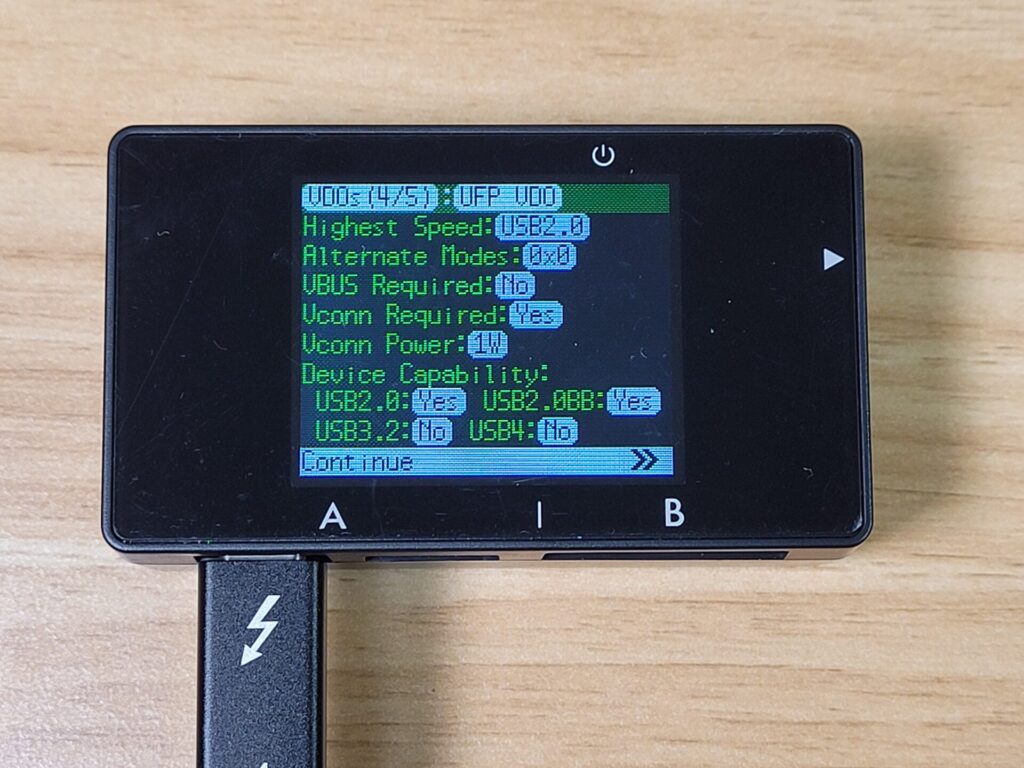

出力が15W、充電は65Wまで対応していることがわかります。USBは2.0となってしまいました。
ノートPC USB3.1 5G

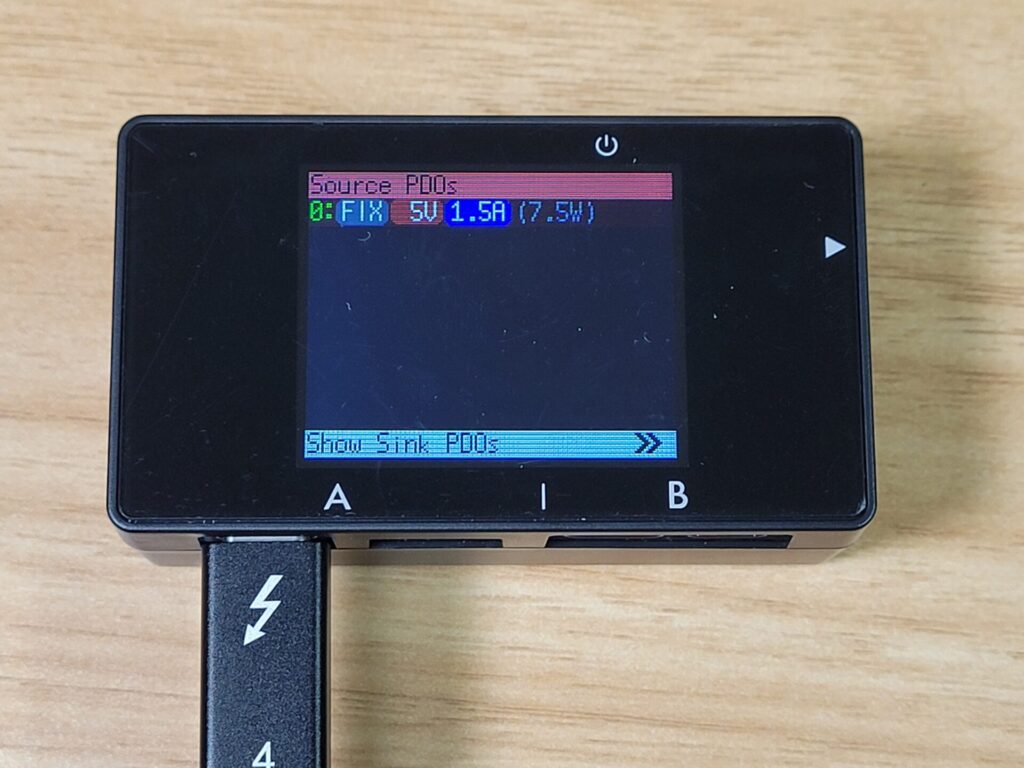

出力が7.5W、充電は65Wまで対応していることがわかります。USBは2.0となってしまいました。
ノートPC USB3.1 10G（DP,Thunderbolt）

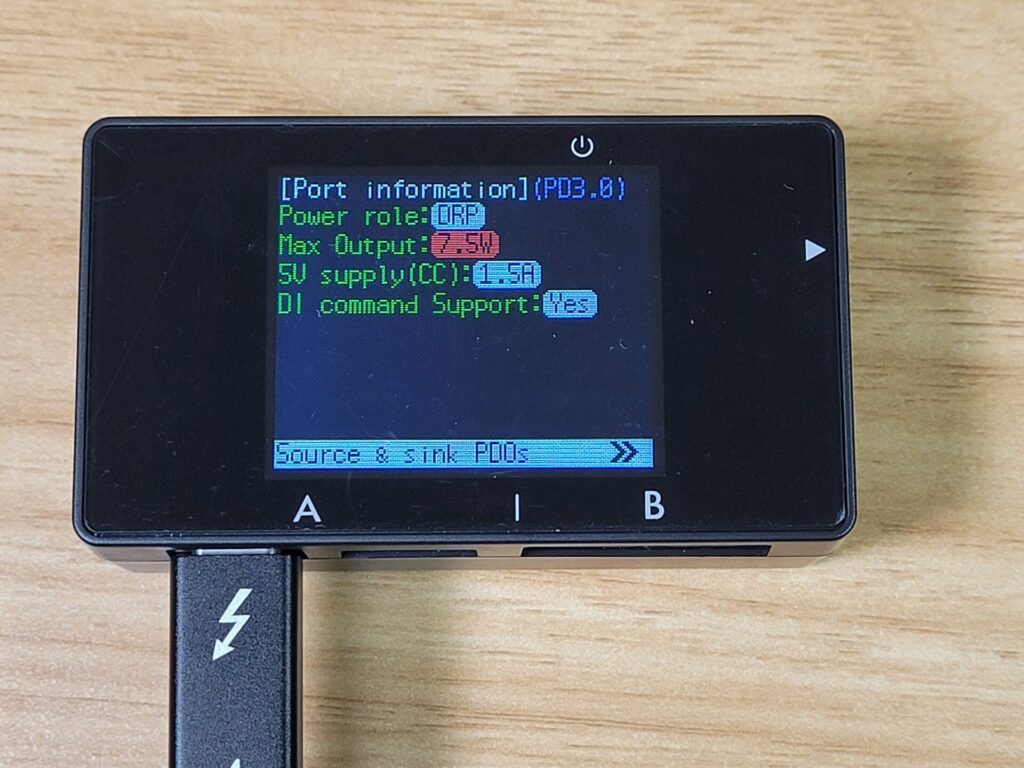

出力が7.5W、充電は65Wまで対応していることがわかります。USBは2.0のalt Thunderbolt対応となっています。
ノートPC USB3.0 5G
最大2.5W出力のポート。Type-Aのため取得できる情報は少ない。
デスクトップPC USB3.2 20G

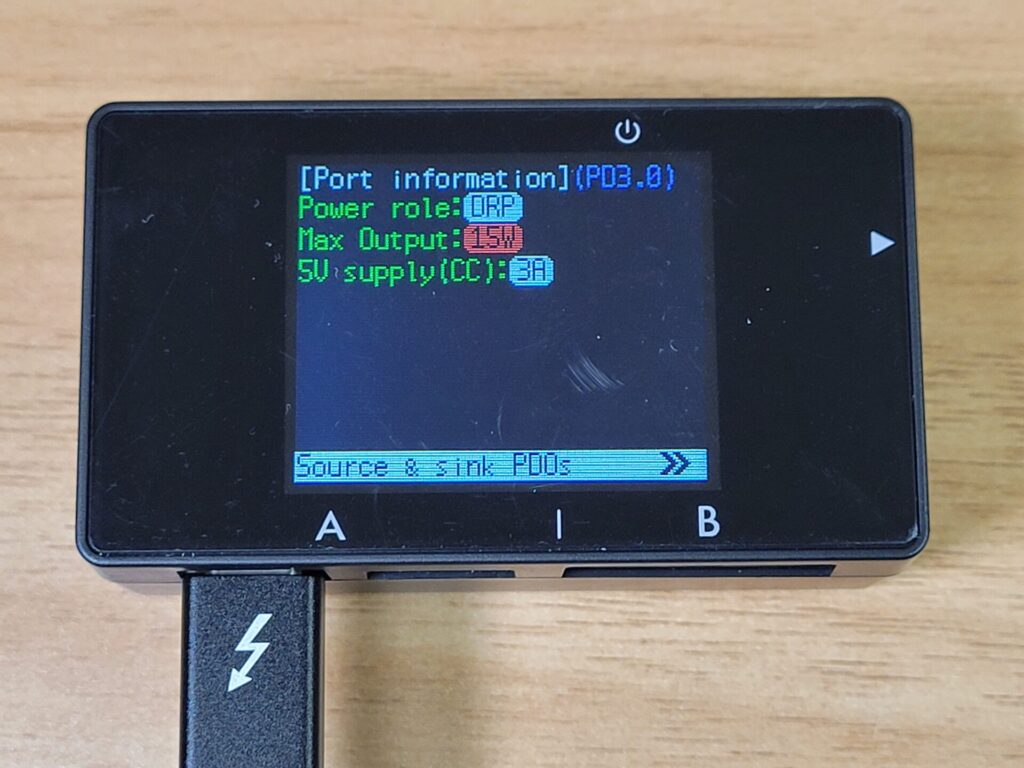

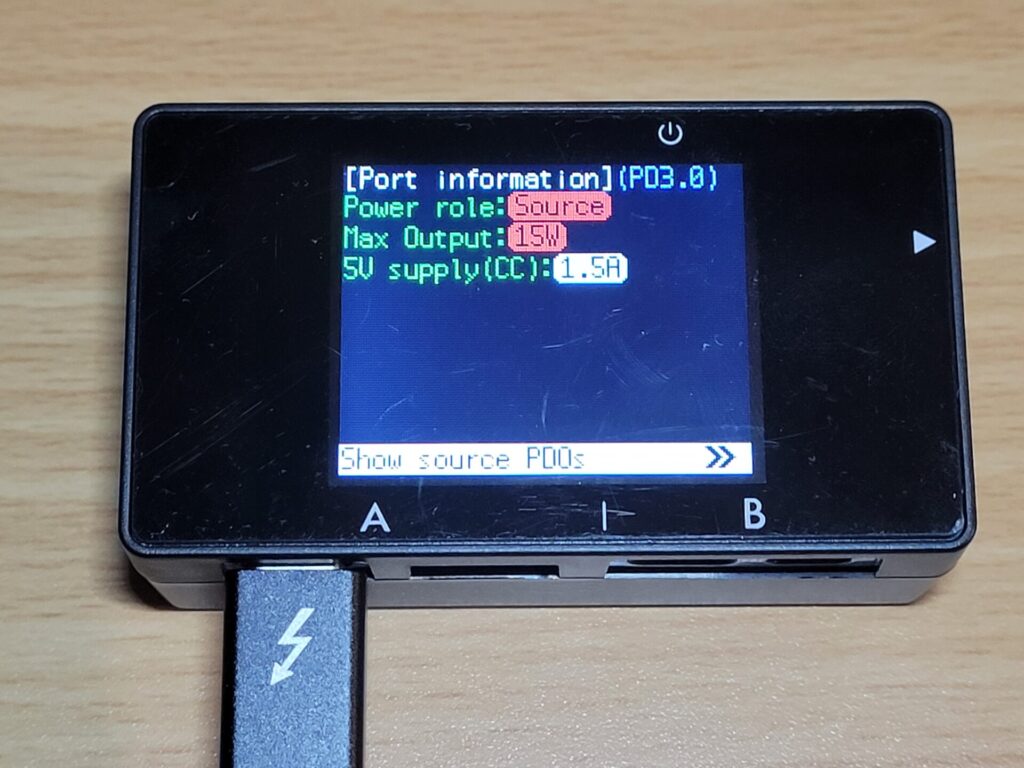

出力が15Wとだけ判明。USBに関しては情報なし。
デスクトップPC USB3.2 10G①

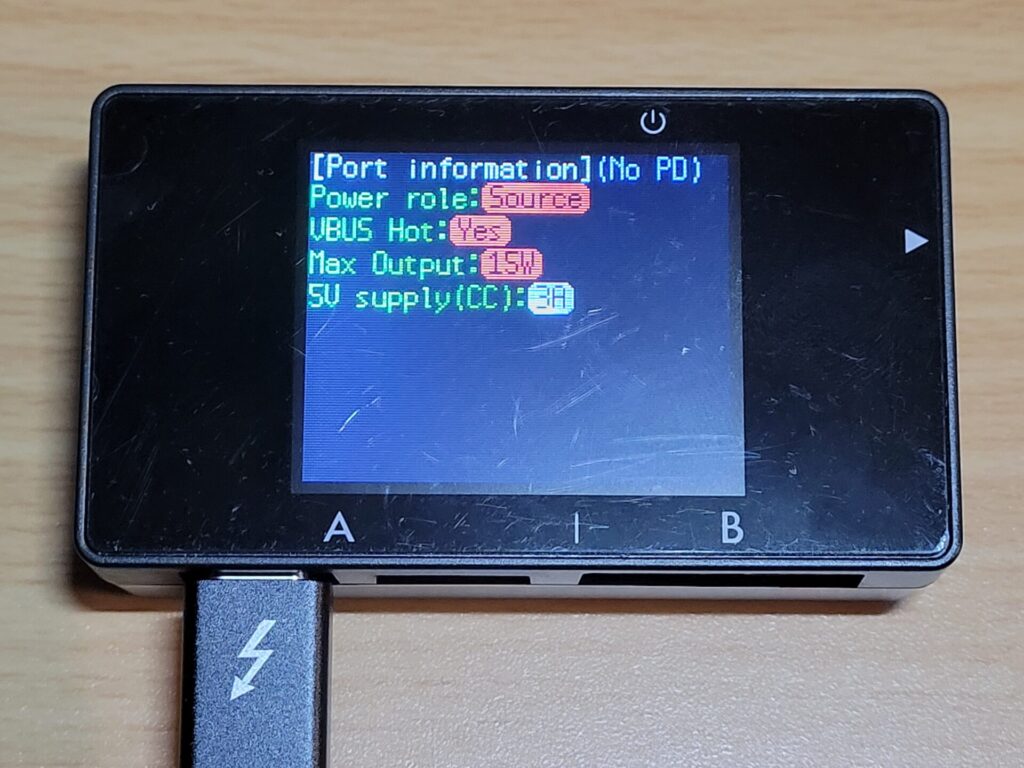

出力が15Wとだけ判明。上記のポートと違う点は、このポートはPD非対応。USBに関しては情報なし。
デスクトップPC USB3.2 10G②
出力が15Wとだけ判明。上記のポートと違う点は、このポートはPD非対応。USBに関しては情報なし。
デスクトップPC USB3.2 10G Type-A
最大2.5W出力のポート。Type-Aのため取得できる情報は少ない。
ガジェット類

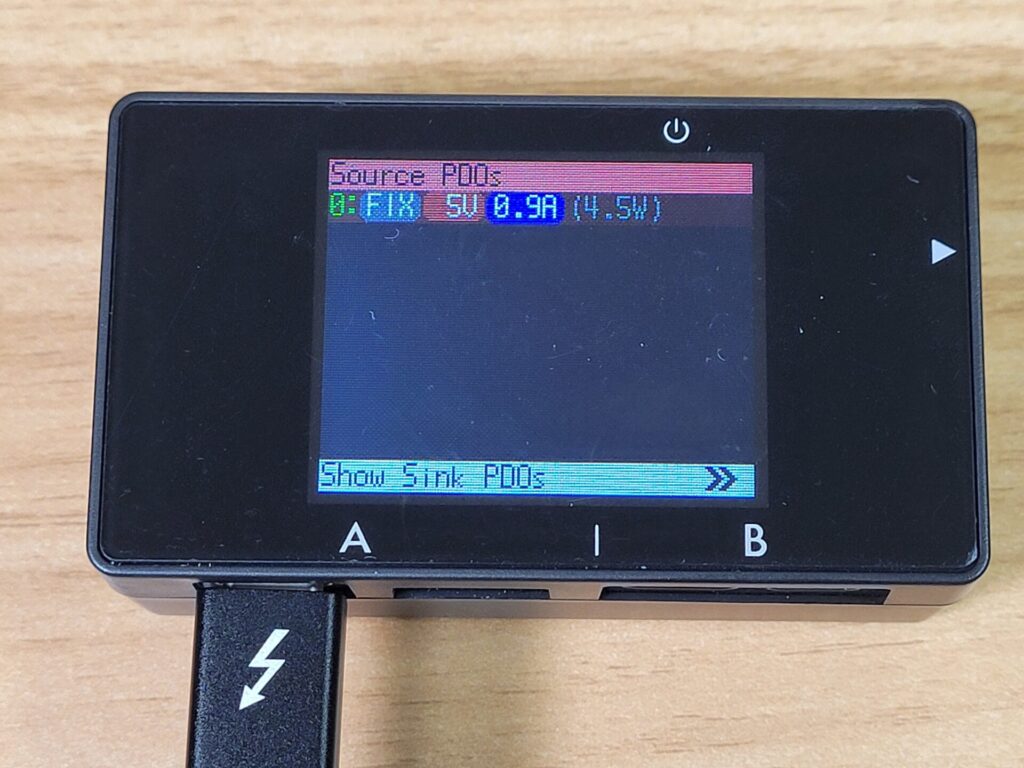

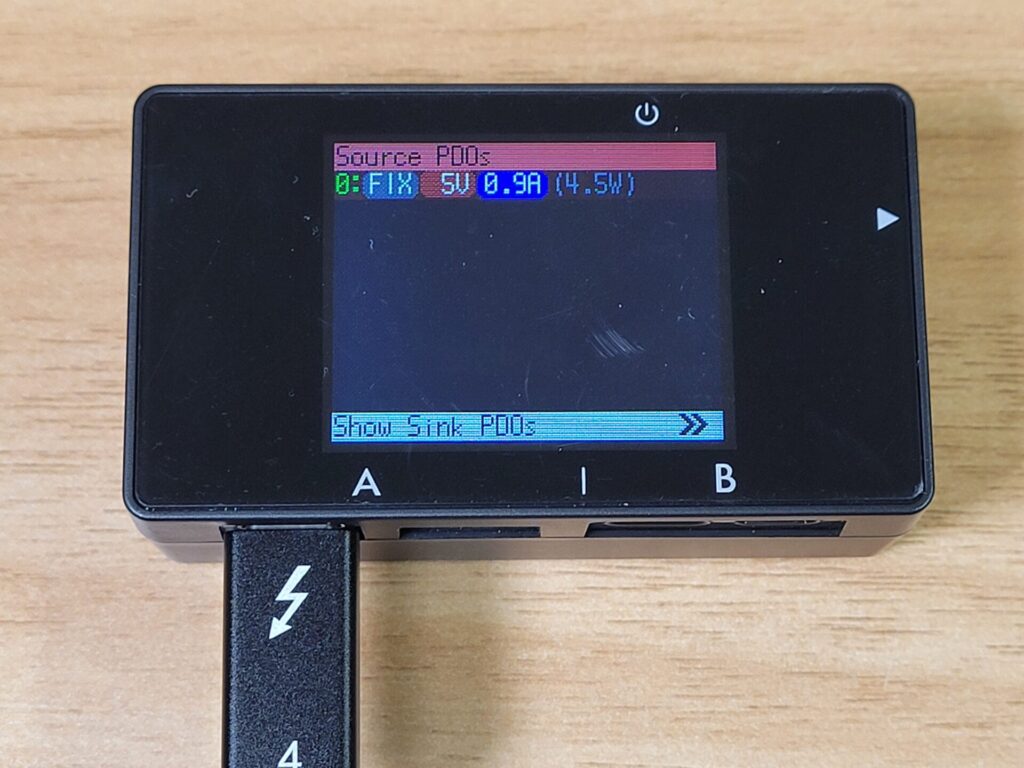

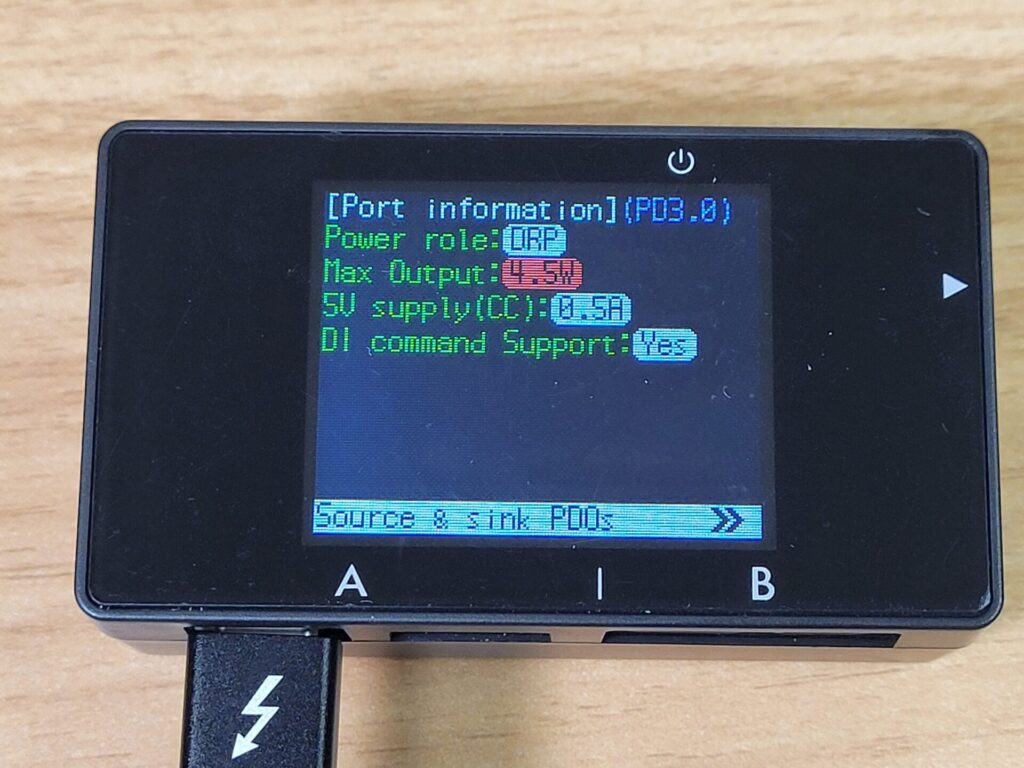

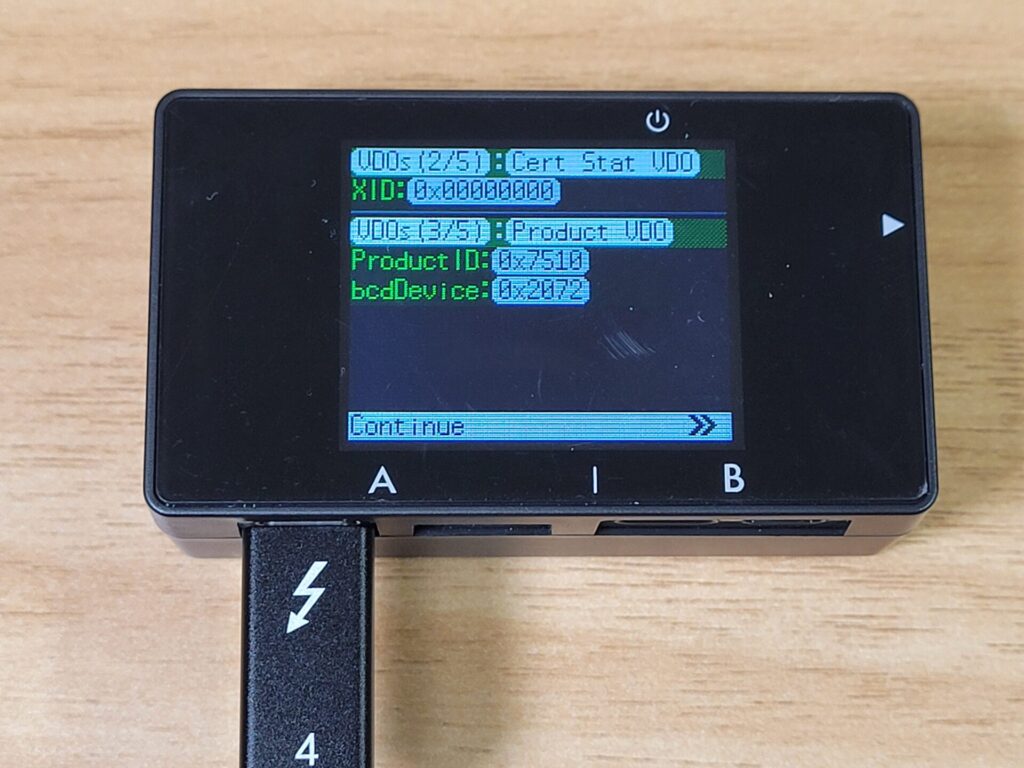

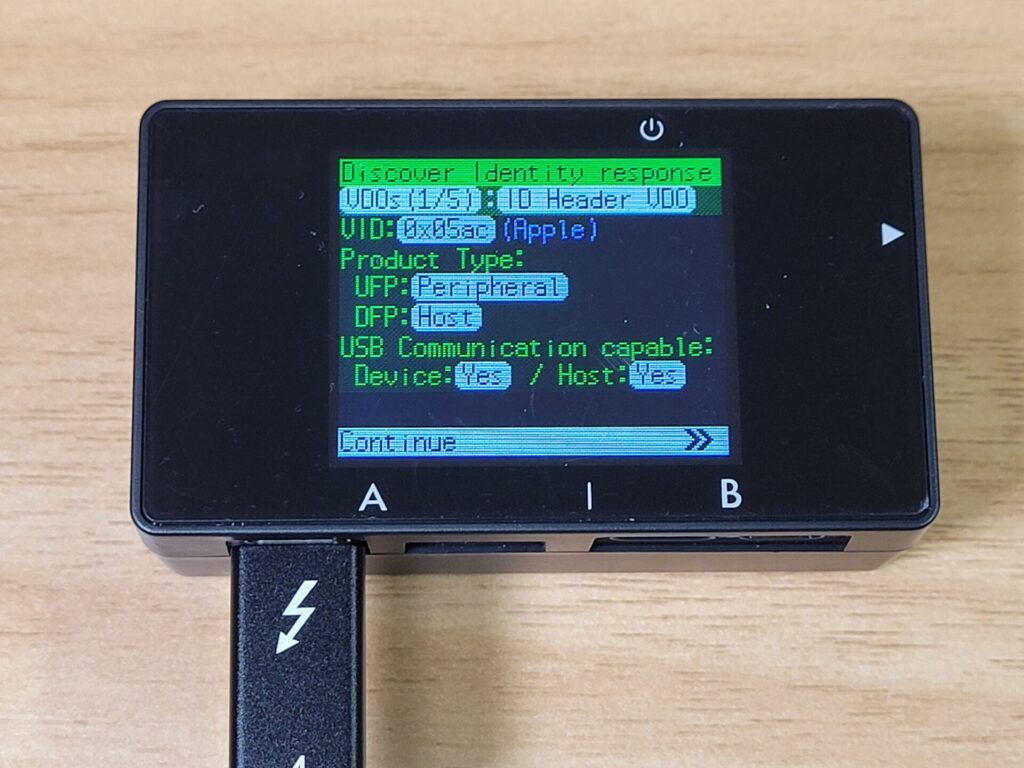

iPhone15

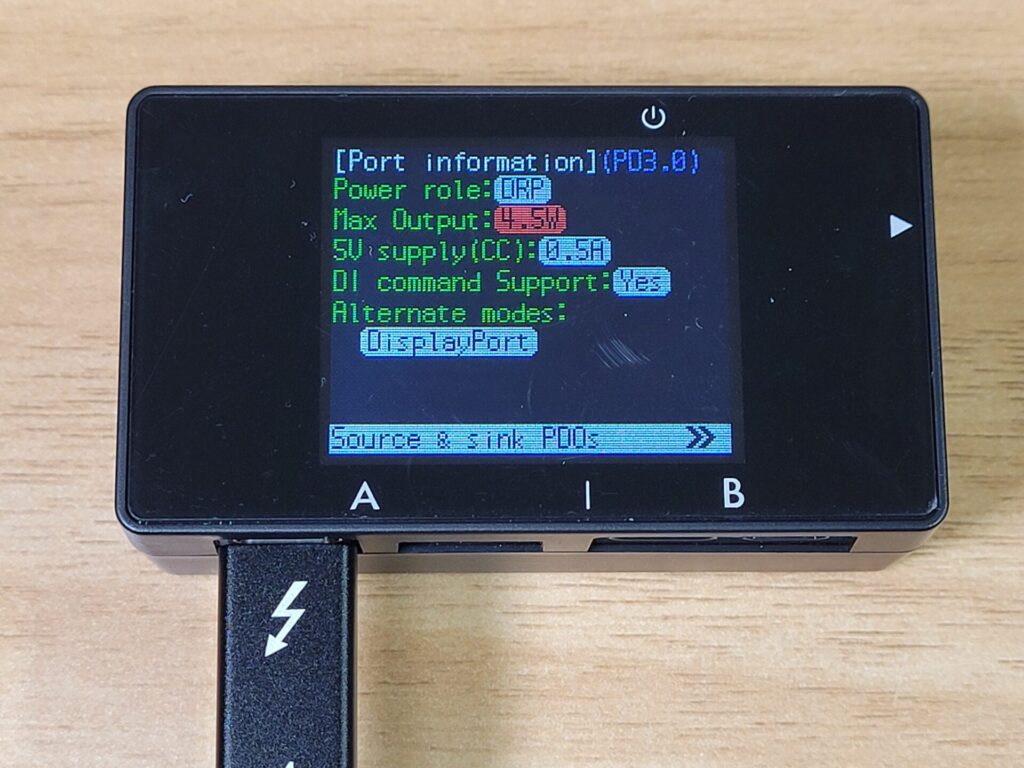

出力が4.5W、充電は47.2W?まで対応していることがわかります。USB2.0でalt DP対応と正しく取得できています。

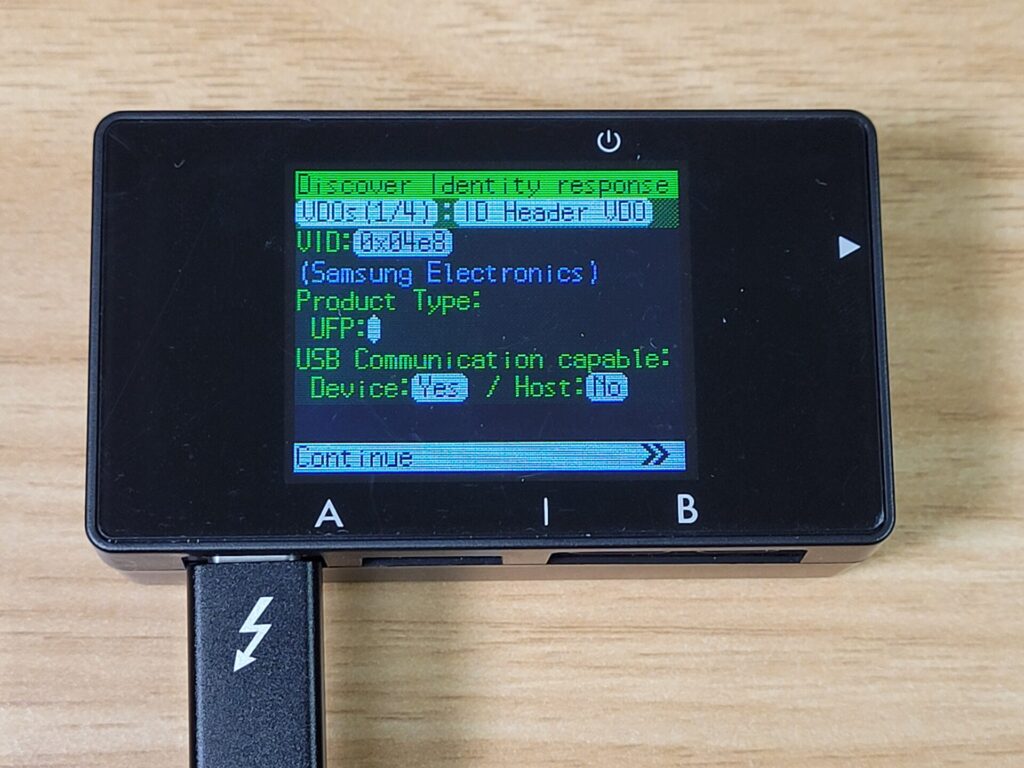

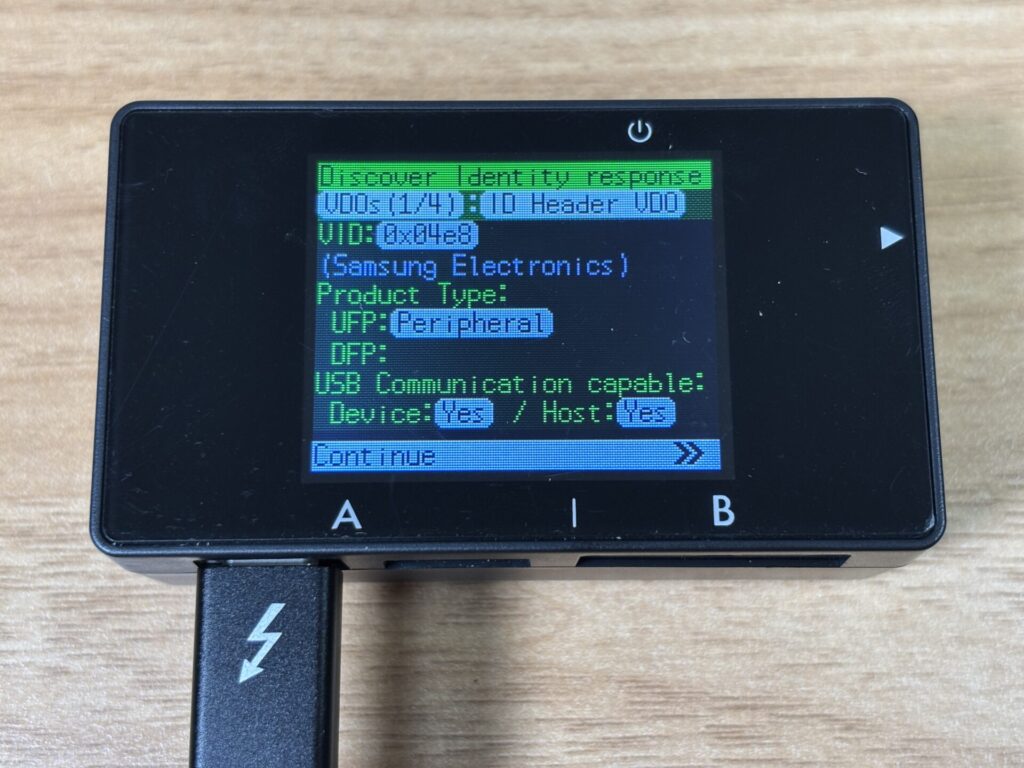

Galaxy S21 5G

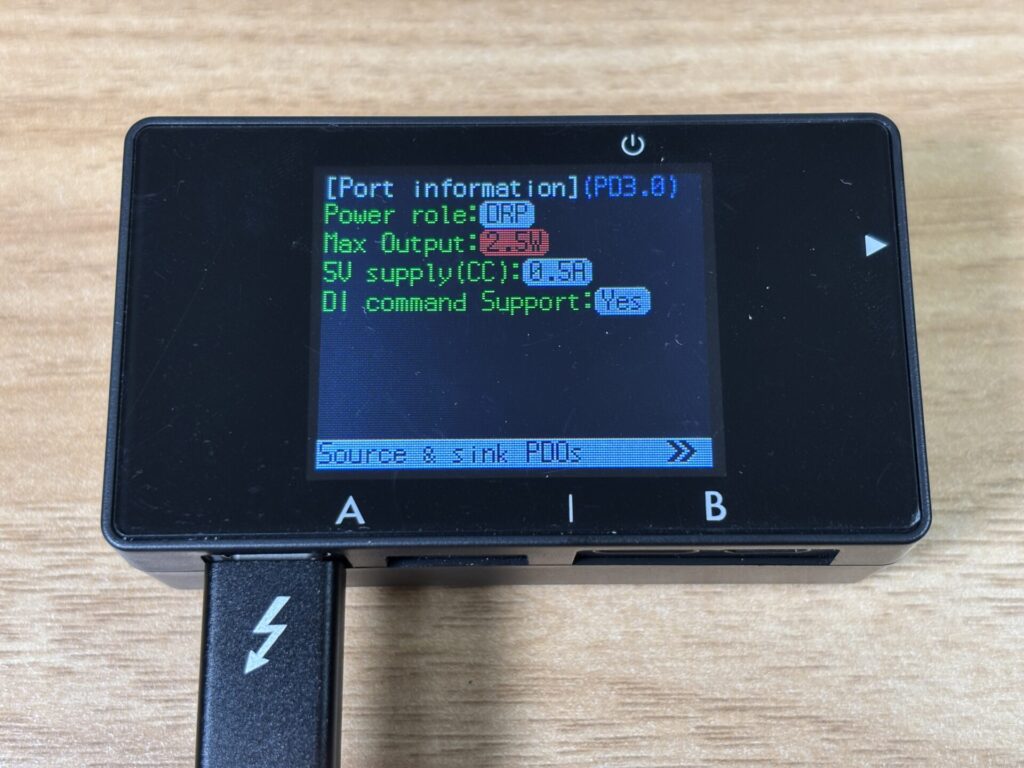

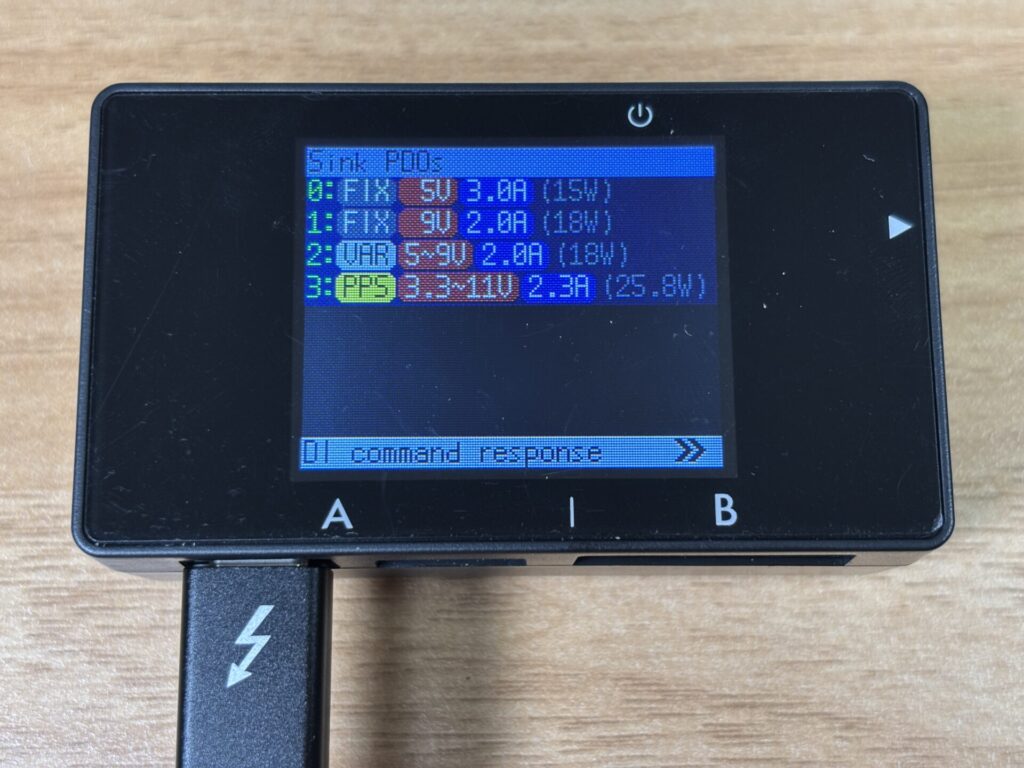

出力が2.5W、充電は25Wまで対応していることがわかります。ただしUSBの仕様やalt機能は正しく取得できませんでした。
Xiaomi Mi11Lite
最大出力15WとなっているのにPDOは7.5Wまでだったり、SinkのPDOが取得できないなど正しく取得できませんでした。

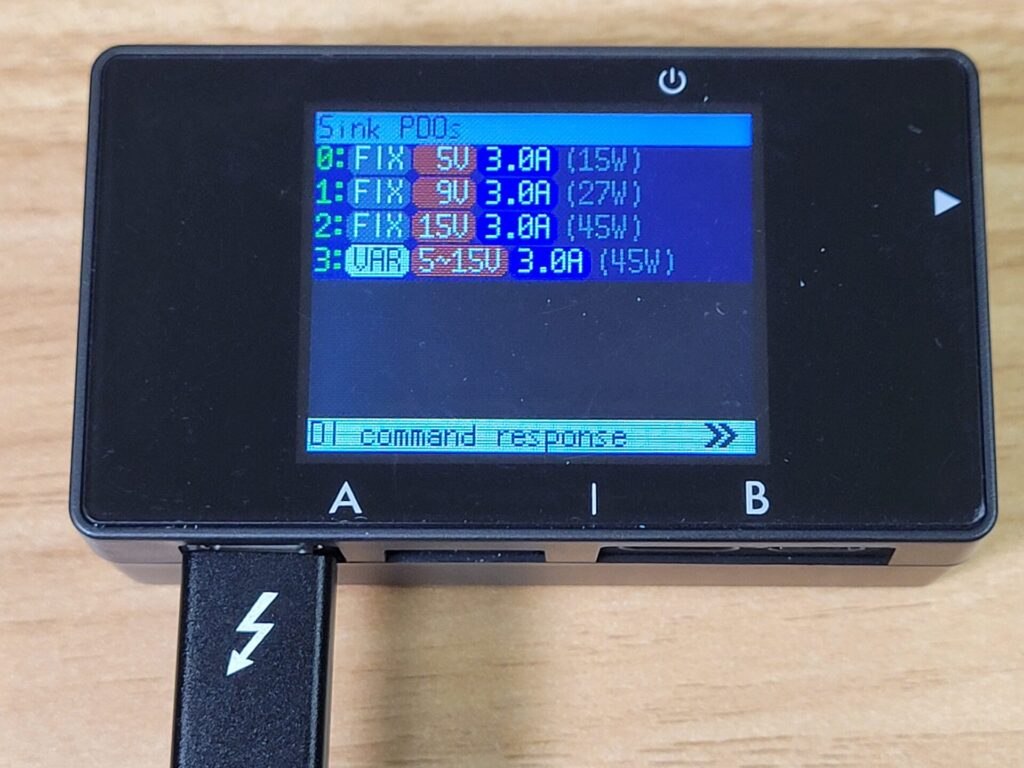

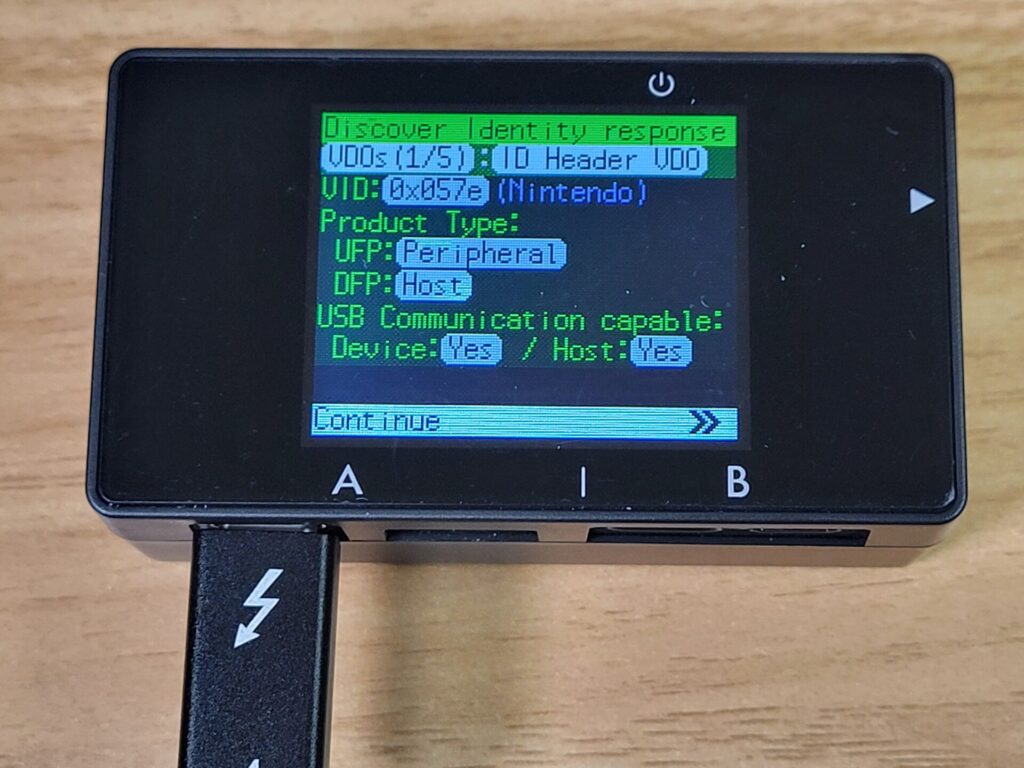

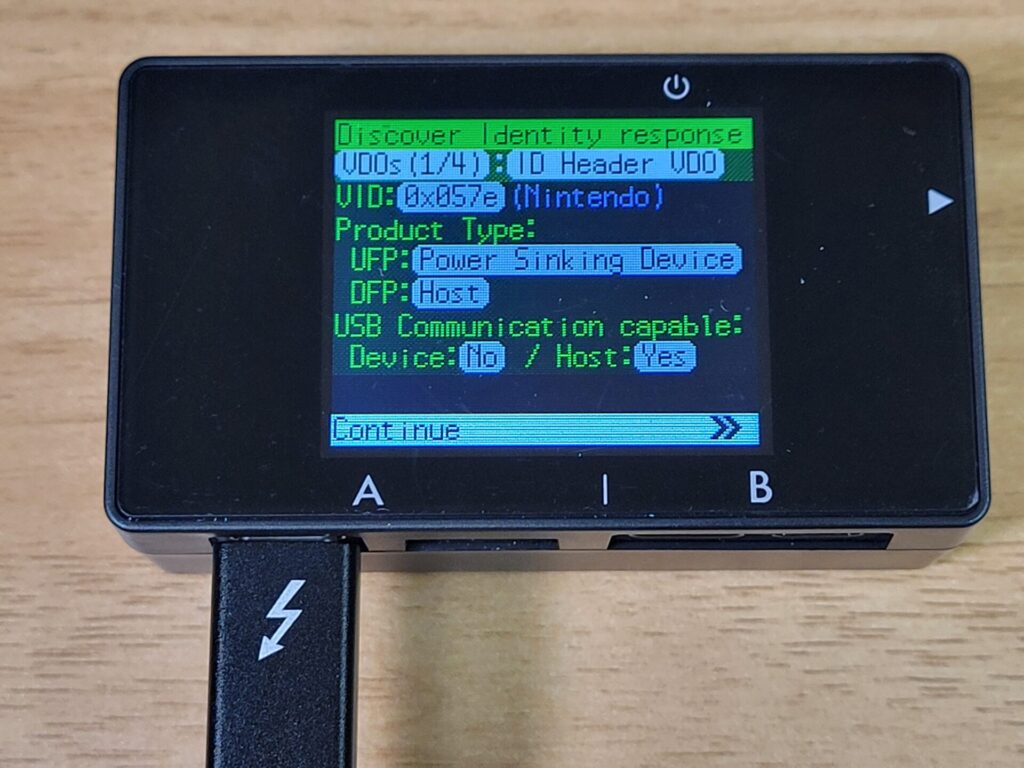

Switch2（上・下のポートそれぞれ）

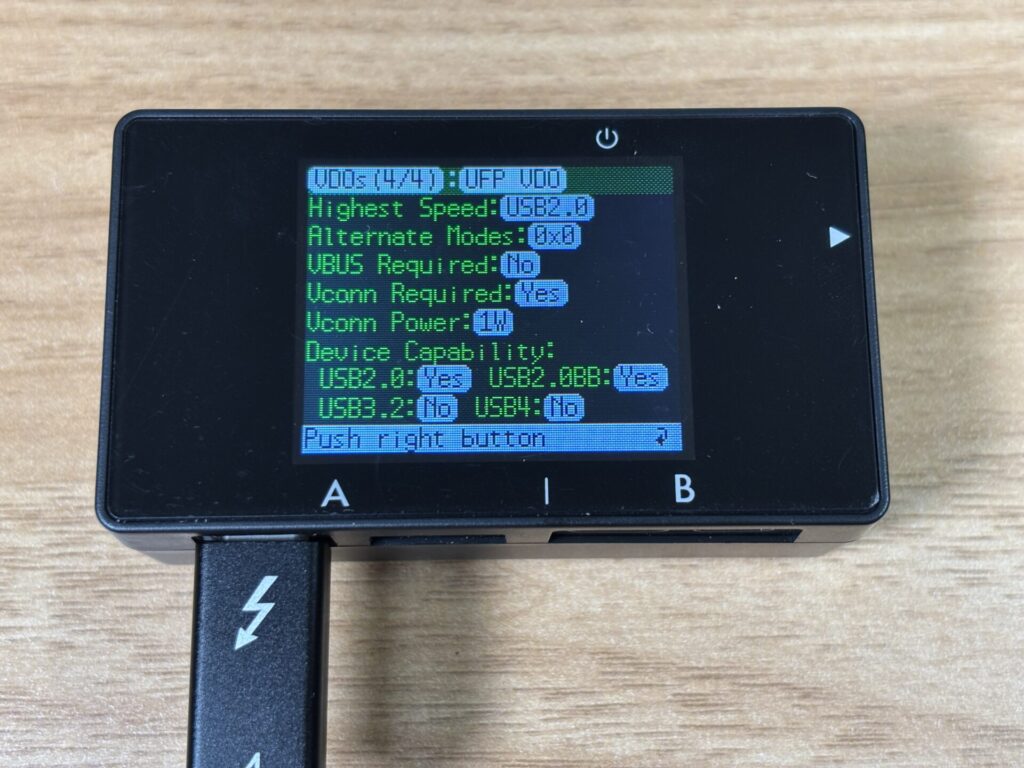

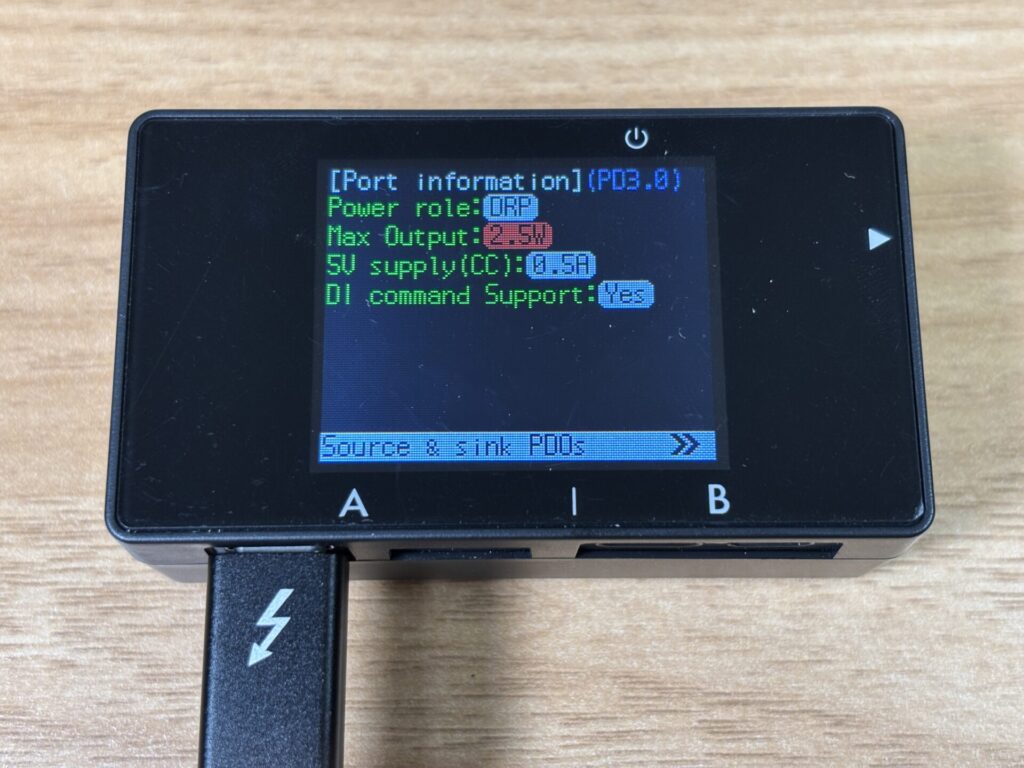

上側のポート
出力が2.5W、充電は45Wまで対応していることがわかります。USBは2.0のようです。

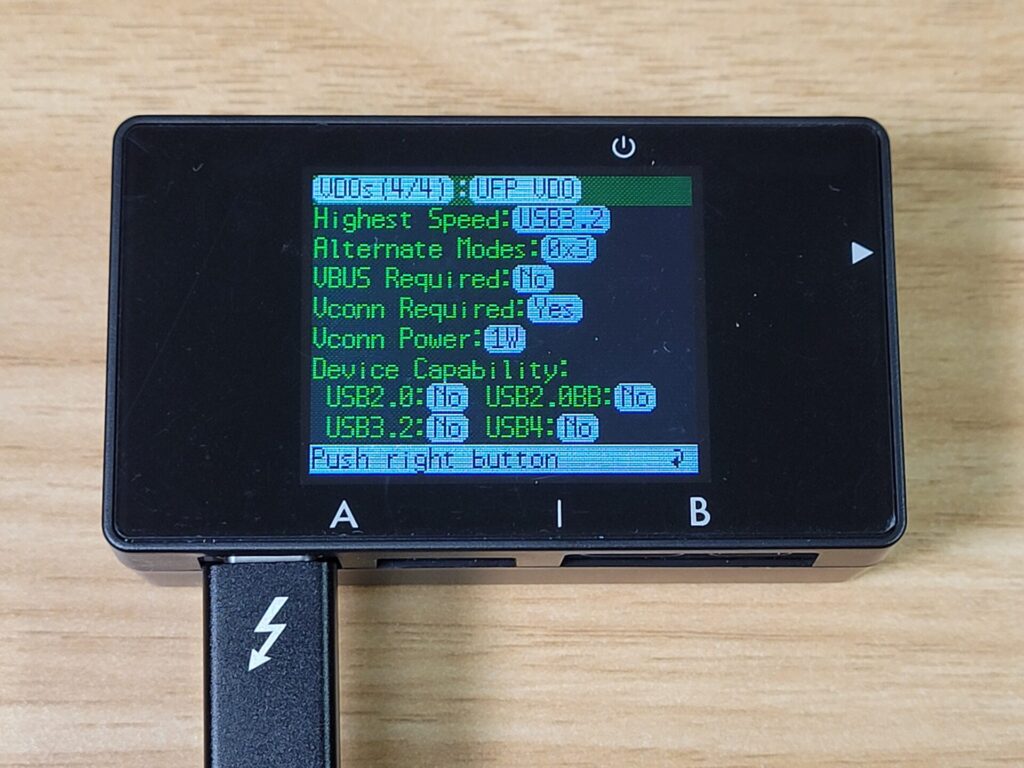

下側のポート

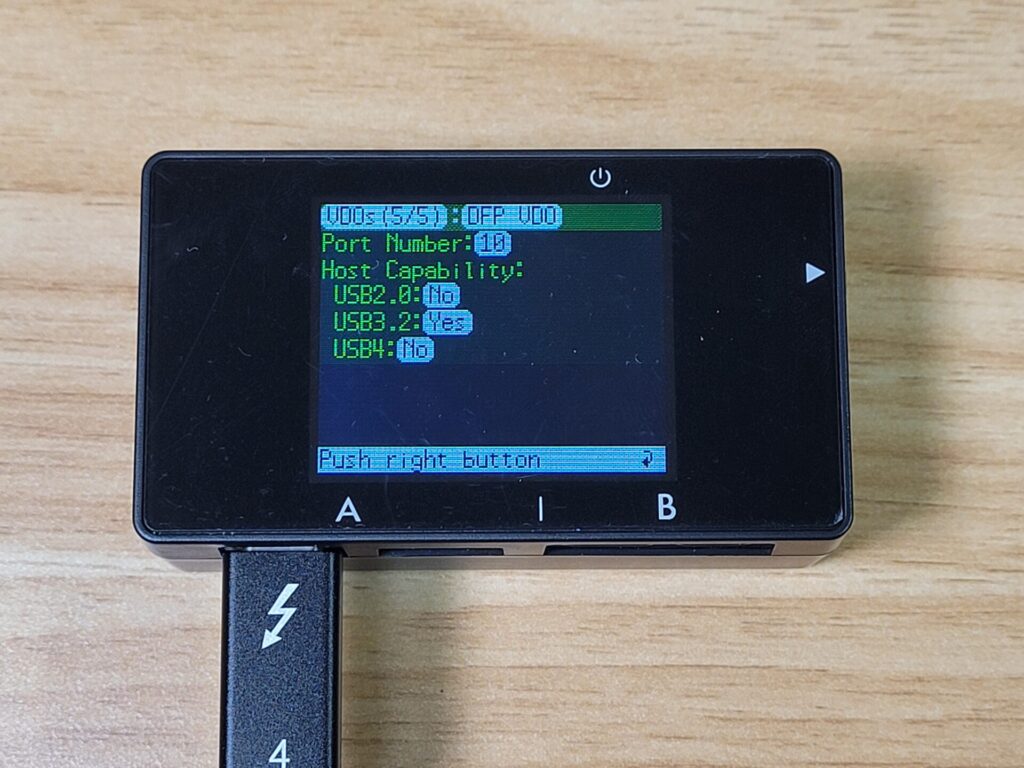

出力が4.5W、充電は45Wまで対応していることがわかります。USBは3.2のようですが、alt機能は正しく取得できていません。

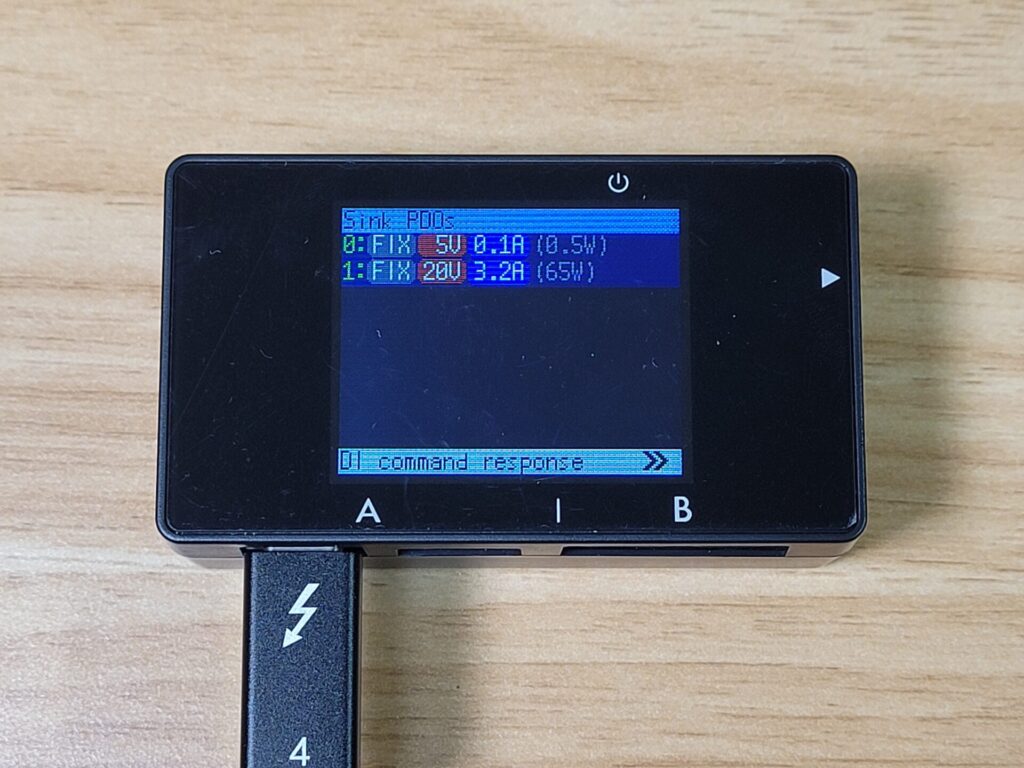

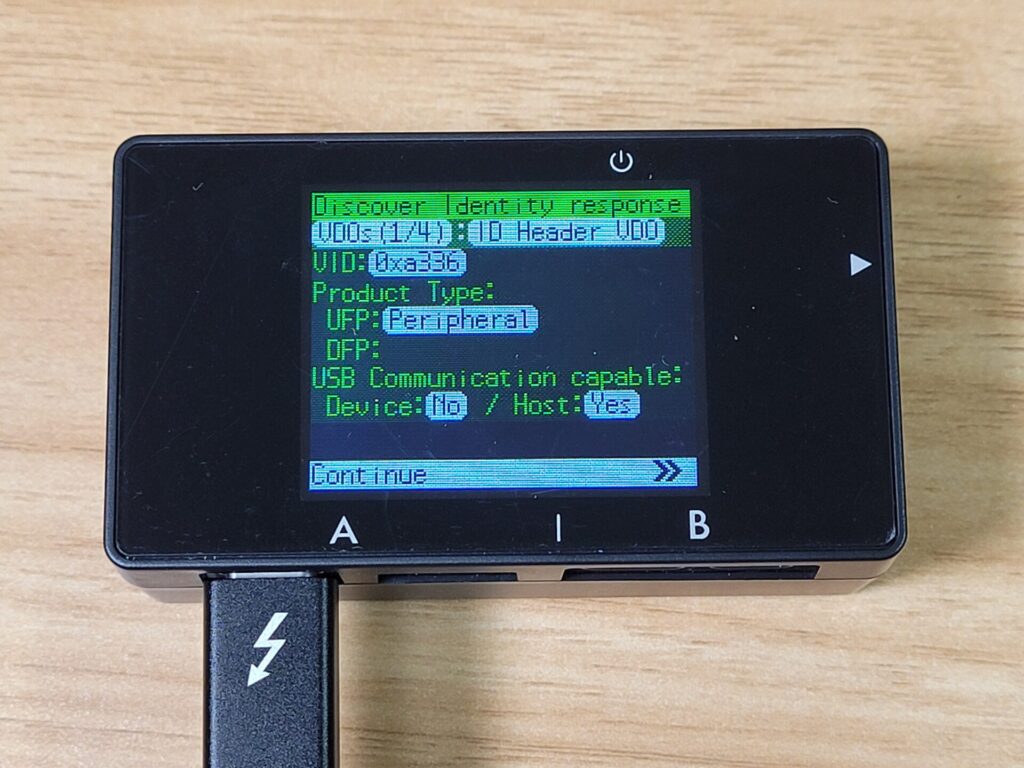

モバイルモニター

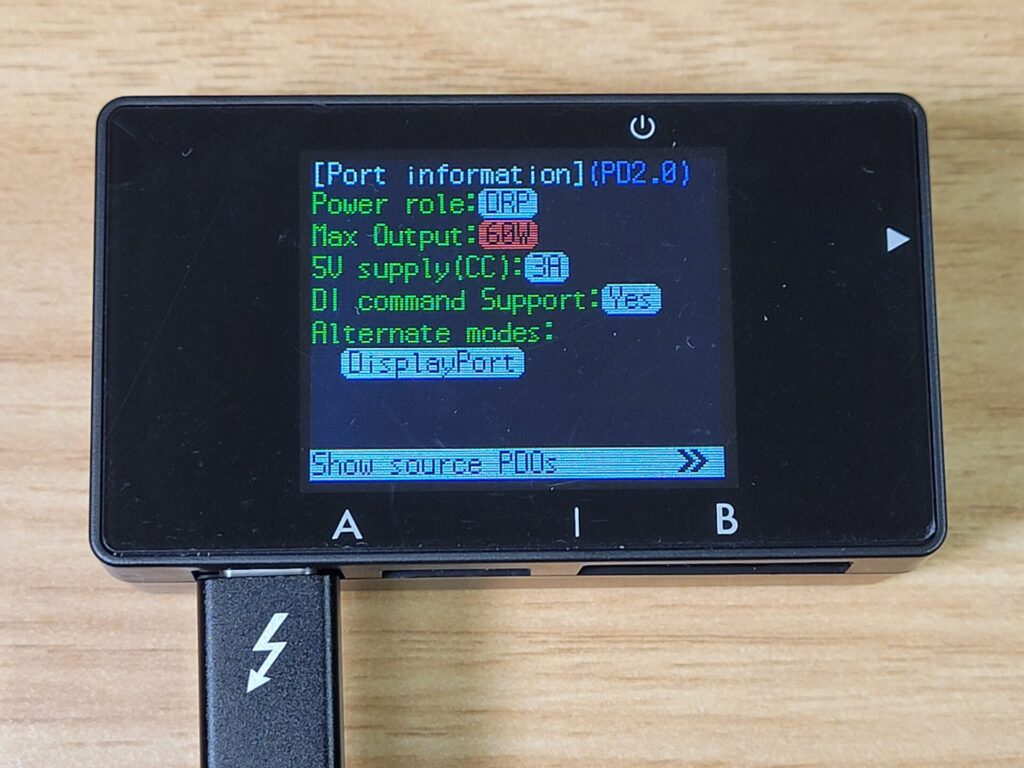

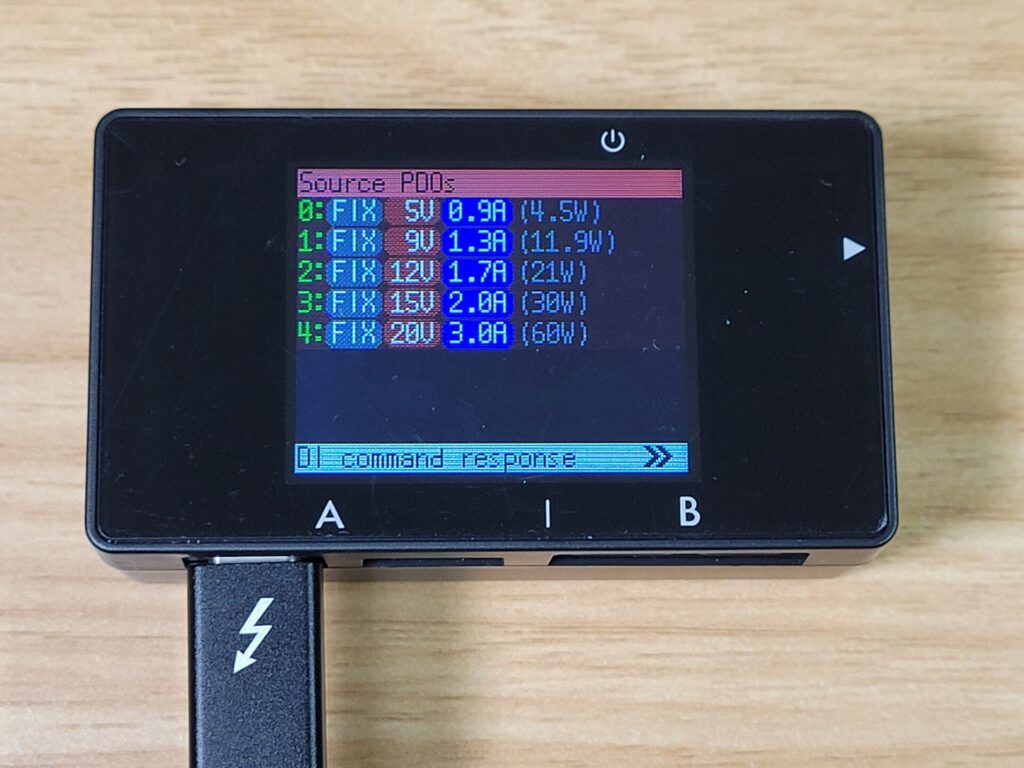

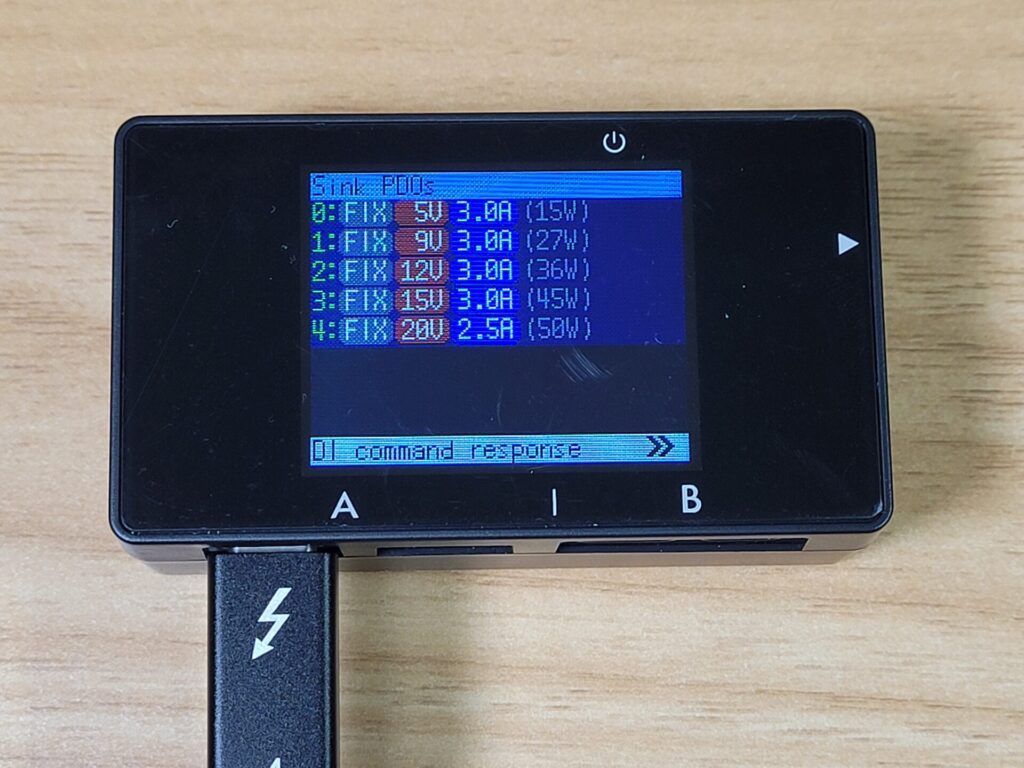

最大20V3Aの60W出力に対応していることがわかります。USB3.2のalt DP対応のようです。
SSD、イヤホン、DAC等デバイス類

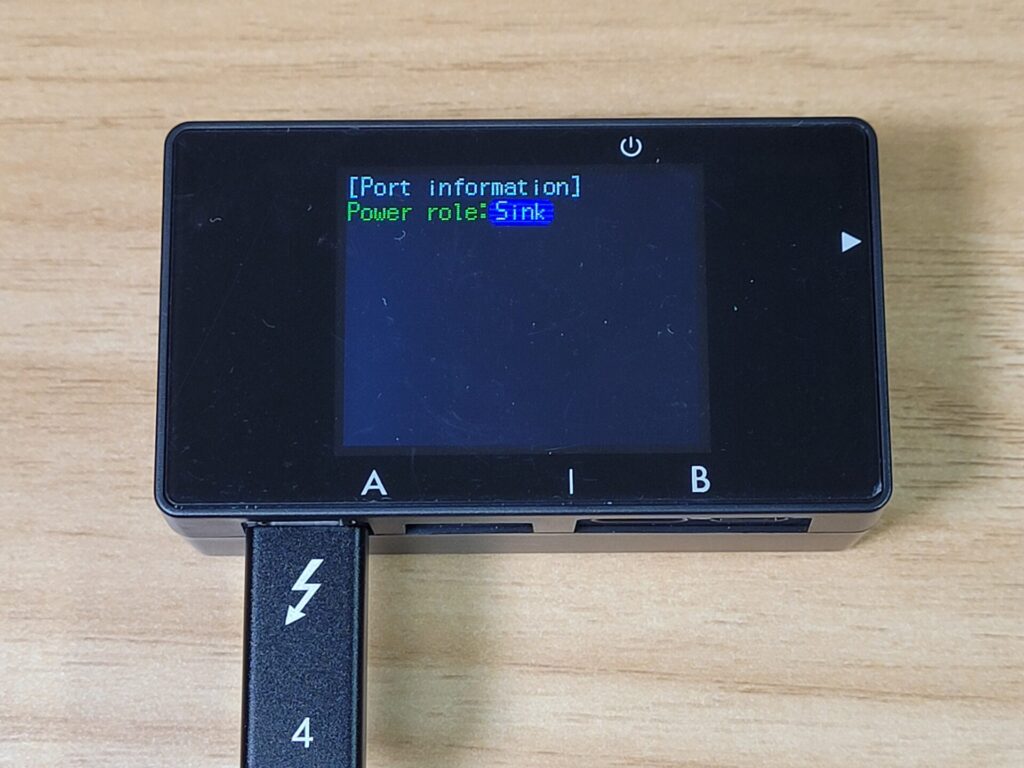

Power role＝Sinkとだけ表示されます。それ以上の情報は取得できませんでした。
